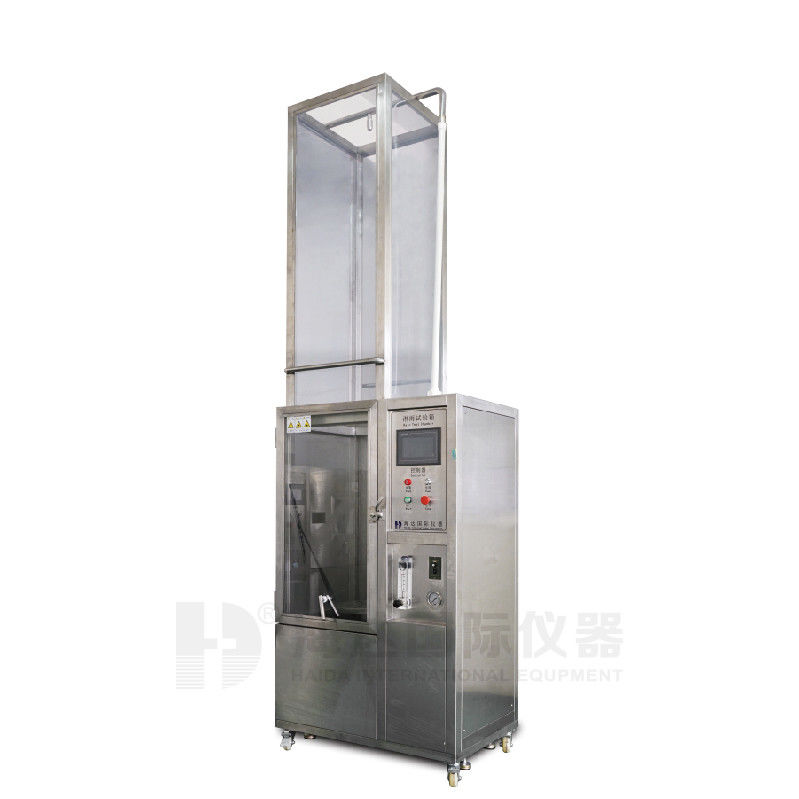

Профессиональное оборудование для испытаний IPX5 / IPX6
Хайда IPX1 - IPX8 Дождевая испытательная камера.pdf
Описание:
ВIPX5 / IPX6 Инструмент для испытаний на водонепроницаемость / полив / полив дождяв основном применяется к продуктам связи, автозапчастям (таким как автомобильное зеркало заднего вида, автомобильное аудио, автомобильная электроника, автомобильное освещение, автомобильные фонари, лампы мотоциклов,зеркала для мотоциклов), наружные устройства освещения и сигнализации.
Характеристики IPX5 / IPX6 Материал водонепроницаемый / водорастворимый / дождерастворимый испытательный прибор:
1. вращающиеся дождевые и распылительные сосуды, разработанные в соответствии со спецификациями IPX
2. Управление скоростью для вращающихся распылителей
3. Стационарная полка - вращающаяся полка необязательна
4Регуляторы давления воды, датчики и потокометры
5Система циркуляции воды для снижения потребления воды
6. Регулируемый угол вращения
7. Заменяемые вращающиеся трубы
8. Фитинги для ноздрей могут вращаться
9. Заменяемые фитинги для сосудов
10Регулируемый поток воды
11. Измерение объема потока воды
Основные параметры испытательного прибора IPX5 / IPX6 водонепроницаемость / полив воды / полив дождя:
|
Модель
|
HD-E710
|
|
Размер студии
|
(D × W × H) 80 × 130 × 100 см
|
|
Диаметр гибкой трубы
|
0.4m, 0.6m, 0.8m, 1.0m (в зависимости от размера измеряемого объекта для выбора размера катушки)
|
|
Угол маятника трубы
|
60 градусов, вертикально ± 90 и 180 градусов
|
|
Орифициум
|
Сменяемая конструкция, отверстие 0,4 мм, специально разработанный соприкосновение, спрей дождь дождь давление воды 50-150kpa
|
|
Температура испытания
|
Температура в помещении
|
|
Скорость вращения образца
|
1-3 р/мин (регулируемый)
|
|
Сила
|
1 фаза, 220В, 5КВт
|
|
Вес
|
примерно 350 кг
|
Система насоса воды (для IPX1,2, IPX3,4, IPX5,6)
1Водокача для большого потока: 0-7 м3/ч
2Водокача для малого потока: 0-3 м3/ч
3Впуск воды
4С фильтрами для воды
5Дисплей давления и дисплей потока воды
6Защита от перегрузки насоса и двигателя
Испытание капель воды (испытание IPX1 и IPX2)
1. Контроллер с сенсорным экраном LCD с управлением PLC
2Размер капельного ящика: 1000x1000 мм (или 500x500 мм), или индивидуальный размер в качестве опции
3Диаметр иглы: 0, 4 мм
4Расстояние между иглами: 20 мм.
5Скорость падения: 1 мм + 0,5 мм / мин (IPX1), 3 мм + 0,5 мм / мин (IPX2)
6Высота падения: 200 мм (регулируемая)
7. С таймером, дисплеем потока
8. с вращающимся столом, диаметром 700 мм, 1 вращение в минуту,
9. 15o наклонная плита, регулируемая в высоту
10. Соответствует IEC60529, IEC60598
Система распыливания дождя (соответствует испытаниям IPX3 и IPX4, 4K)
1. LCD сенсорный экран дисплей и управление
2Диаметр сопла: 0,4 мм
3Расстояние от сопла: 50 мм.
4Скорость потока: 0,07 л/мин (IPX3,4), 0,6+/-0,5 л/мин (IPX4K)
5Радиус руки: 300 мм, 400 мм, 600 мм, 800 мм, 1000 мм, 1200 мм или 1500 мм
6Угол вращения: +/-270, регулируемый.
7Скорость вращения: регулируемая
8. вращающийся стол: скорость регулируется
9Регулируемый поток и время распыления.
10. С регулируемым регулятором давления от 0 до 400 кПа
11Все конструкции из 304 нержавеющей стали, как внутри, так и снаружи
12С камерой в качестве опции.
Пропускная насос (соответствует испытаниям IPX5 и IPX6)
1Диаметр сопла 6,3 мм, для испытания IPX5.
2Диаметр сопла 12,5 мм, для испытания IPX6.
3Соответствует IEC60529, IEC60335.
4Система насоса воды в качестве опции
Контроллер ПЛК:
1. ПЛК + интерфейс сенсорного экрана
2. установка и мониторинг параметров испытания
IPX5 / IPX6 Материал водонепроницаемость / Водопроницаемость / Дождепроницаемость Пробный прибор:
