Подробная информация о продукте:
|
Сила синуса (пик): | 30KN | Ударная сила (пиковая): | 60KN |
---|---|---|---|
Диапазон частот: | 5~2600 Гц | Смещение (непрерывное): | 100 мм |
Максимальн Скорость: | 1,8 m/s | Максимальное ускорение: | 75 g |
частота 1-ого заказа резонирующая: | 2 400 Hz | ||
Выделить: | Оборудование для испытаний температурных вибраций,Оборудование для испытаний вибрации влажности |

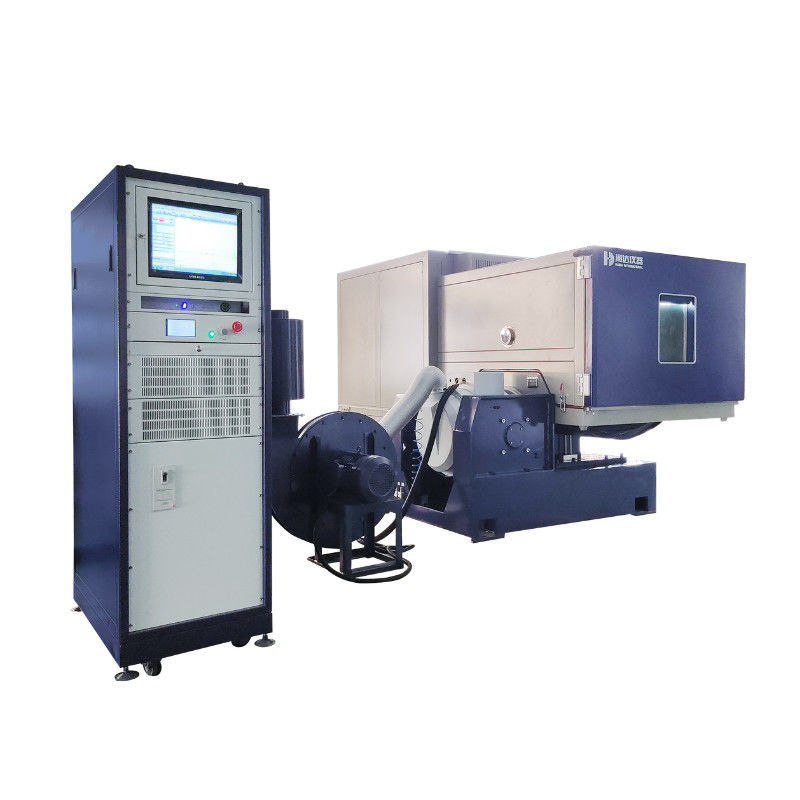

Система испытаний температуры и влажности оборудование для испытаний вибраций
Схема электродинамических вибрационных испытаний:
Шейкер (Модель #EDM-2000) | ||
Синусная сила (пик) | 30 кН | |
Ударная сила (пик) | 60 кН | |
Диапазон частот | 5 ‰ 2600 Гц | |
Перемещение (непрерывное) | 100 мм | |
Максимальная скорость | 10,8 м/с | |
Максимальное ускорение | 75 г | |
Диаметр арматуры | 445 мм | |
1Стпорядка резонансной частоты | 2,400 Гц | |
Допустимый эксцентрический момент | > 500 Nxm | |
Масса арматуры | 40 кг | |
Размер винта HE/ST | M10 (метрический) | |
Частота изоляции от осевых вибраций | < 3 Гц | |
Максимальная полезная нагрузка | 500 кг | |
Утечка магнитного потока | ≤ 1 мТ | |
Размеры (L×W×H, не упакованные) | 1,330x860x1,250 мм | |
Вес (не упакованный) | 2,500 кг | |
Установка | Резиновый коврик (требуются якорные болты) | |
Усилитель мощности(Модель #VSA-H323A) | ||
Выход усилителя | 30 кВА | |
SNR | > 65 дБ | |
Номинальное выходное напряжение | 120 ВРМ | |
Эффективность усилителя | > 90% | |
Размеры (L×W×H, не упакованные) | 800x900x2,100 мм | |
Вес (не упакованный) | 500 кг | |
Вентилятор (модель# PBL-W30) | ||
Объем воздуха | 0.46 м3/s | |
Сила | 7.5 кВт | |
Диаметр воздуховода | 200 мм | |
Давление воздуха | 80,8 кПа | |
Установка | Способен подключаться к потолку (до двух 90-градусных изгибов), максимум 20 ̊ | |
Горизонтальный сдвиговый стол (модель # 30ST-600M) | ||
Размеры | 600х600 мм | |
Толщина | 45 мм | |
Предел частоты | 2,000 Гц | |
Фактическая масса | 54 кг | |
Примечание: 1Для лучшего однородности используется нефтяная пленка высокого давления. |
||
Контроллер вибрации и акселерометр | ||
Контроллер вибрации VT-9008-4 | 4-канальный вибрационный контроллер с синусовой и самокалибровательной функцией. | |
Ускоритель EA-YD-181 | 100mV/g, диапазон: 50g, рабочая частота: 1-10kHz, вес: 11 грамм, с 10-футовым кабелем низкого шума | |
Другие поддерживаемые функции/аксессуары | ||
Экологические палаты | Поддерживается | |
Мобильные устройства | Настраиваемый | |
Изоляционные платы | Настраиваемый | |
Установка | Настраиваемый | |
Рабочая среда системы | ||
Температурный диапазон | 0-40°C | |
Диапазон влажности | 090%, без конденсации | |
Требования к мощности | 380В/3ph/50Гц, 40кВА | |
Давление сжатого воздуха | 0.6 Mpa |
Характеристики:
Ультра-глухая работа; Машинная база использует высококачественный материал, удобно устанавливает, работа гладка, не нужно устанавливатьдифференциационный блок управления и частота отображения;, PID регулирует функцию, заставляет работу оборудования быть более стабильной, надежной, подбирает частоту и способ работы фиксированной частоты,Приспосабливается к различным требованиям к испытаниям профессии для решения помех сильного электромагнитного поля в схеме управления, и увеличить установленное рабочее время, чтобы испытуемый продукт достиг точного времени испытания.
Как использовать:
1, руководство по управлению для завершения процедуры
2, такие как Операция ошибка так что не может работать, вы можете использовать метод восстановления шагов ввода, а затем установить одну группу или другие запущенные шаги.
3, перед использованием для нажатия внешнего переключателя запуска, появляется ОО то есть отпускает, открывает ключ.
4, Тайваньское учреждение:
1 Столовой корпус стопы рукава как можно дальше фиксированы
2 источник питания на/работа в выходной линии не может быть отключен
3 Поставьте уровень как можно дальше
4 компоненты могут быть изменены, линия не должна быть изменена или от соединения.
5 Тайваньский орган не должен полностью или частично участвовать в реорганизации, только согласно спецификациям для одного компонента и с оригинальным паролем подтверждения.
5, амплитуда внутри кода
1. Не настраивайте слишком большой до или после загрузки
2) низкая амплитуда высокой амплитудной модуляции
3 Кнопка амплитуды панели управления, расположенная в середине места испытания: расположена так, чтобы фокусироваться на главной точке, уменьшить левую плоскость справа.
Контрольная коробка 4: не может быть установлена на верхней или подземной работе
6Внутренний код:
1) перезагрузка при запуске или неправильной работе
2) Управление Шаг метода перезагрузки, каждый внутренний код может быть установлен только один раз для сохранения
3 обычно должен использовать внутренний код не может быть установлен случайным образом
7Контрольная коробка:
1) После подвешивания соединительная линия тела должна быть плотно заперта.
2 вибрации переключатель направления и выходной линии соединения соответствуют, не может соединить неправильный
8, испытание: неспециальное испытание должно использовать полноволновое испытание
9, Тайваньское тело: не может производить звук столкновения, верхняя и нижняя центральная оси взаимное прикосновение вызовет разрыв пружины стального куска немедленно закрыться,Модуляция амплитуды регулируется небольшой затем включается.
10, другие неизвестные:
Не изменяйте произвольно внутренние компоненты и линии
11, причина плохая:
1 Использование компьютерных моделей не может быть использовано для управления дрожащим столом
2 не может перезагрузить драйвер
2для испытания Ista-ia оператор должен защитить образец, чтобы не допустить выскользнения пробных частей с таблицы;
3, регулярная замена коробки передач;
4. отключить все питание, когда не работает, держать в чистоте; 5, не сотрудники не могут работать по желанию
