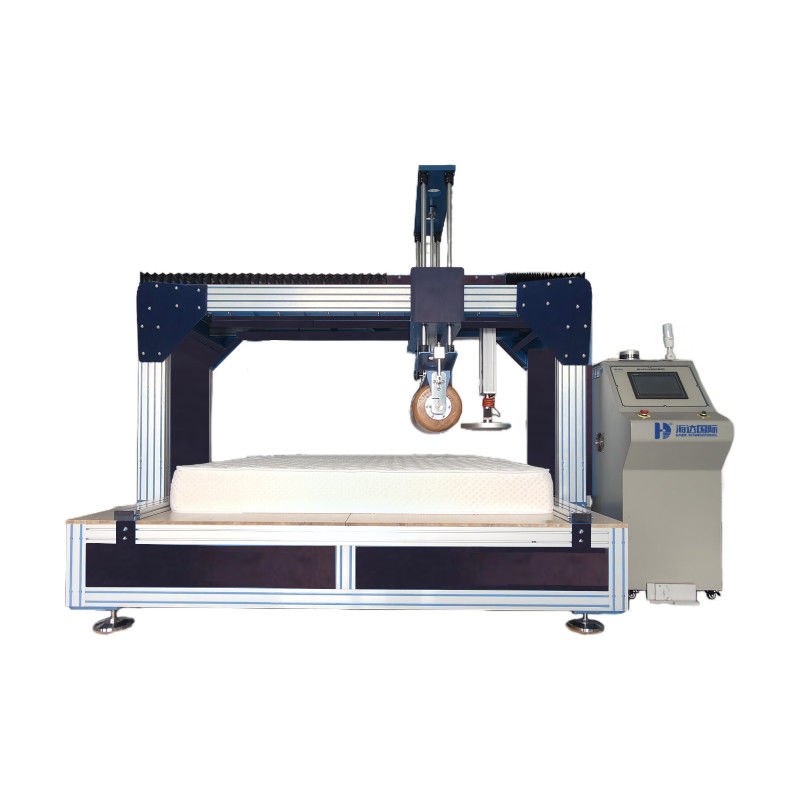

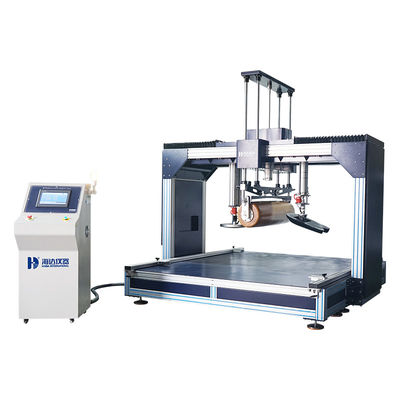

Интегрированное оборудование для испытания матрасов (контроллер PLC)
ОБЩИЕ ХАРАКТЕРИСТИКИ
Приблизительные габариты упаковки: (Ш*Г*В) 3000*1600*2000 мм
Источник питания: 3-Ф, 380В±10%, 50/60 Гц
Приблизительный вес брутто: 1300 кг
Код ТН ВЭД: 9024800000
ТРИ ФУНКЦИИ
1) ИСПЫТАНИЕ НА ДОЛГОВЕЧНОСТЬ
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ
| Цилиндрический деревянный валик (EN1957) |
140 кг, длина 1000 мм |
| Максимальный размер матраса |
2200м×2000м×400 мм |
| Скорость испытания |
0-20 об/мин |
| Метод управления |
PLC |
| Цикл испытания |
30000 циклов |
| Размер |
2900 мм×2700 мм×1800 мм |
| Питание |
AC380В±10%, 50/60 Гц, трехфазное |
| В соответствии с различными матрасами для регулировки хода качения (отрегулируйте положение концевого выключателя) |
| Направляющая с низким коэффициентом трения, обеспечивает полный вес барабана на матрасе. |
| ЖК-дисплей с сенсорным экраном обеспечивает простое управление и настройку. |
СТАНДАРТ ИСПЫТАНИЙ
EN 1957
Спецификация ролика:
Длина: 1000 мм
Диаметр ролика: φ300 мм
AПРИМЕНЕНИЕ & ЦЕЛЬ ИСПЫТАНИЯ
Использование горизонтального шестигранного деревянного барабана или цилиндра (оба конца диаметром 250 мм, средняя часть 300 мм), перекатывающегося вперед и назад по матрасу, имитирует движение человека для оценки долговечности матраса.
Испытатель долговечности матрасов был изготовлен для определения долговечности любого типа матрасов и пружинных блоков, независимо от материалов конструкции, путем имитации условий длительного использования. Он состоит из утяжеленного ролика, который перемещается по ширине тестового матраса для имитации движения тела. Длина хода, на которую перемещается ролик, очень легко регулируется, путем перемещения регуляторов хода влево или вправо, чтобы соответствовать соответствующему матрасу, находящемуся на испытании. Разгрузка и загрузка ролика на тестовый матрас выполняется легко с помощью моторизованной подъемной сборки.
2) ИСПЫТАНИЕ ТВЕРДОСТИ И ИЗМЕНЕНИЯ ВЫСОТЫ ПО EN
Всего три раза для испытания твердости:
1. Испытание твердости после 100 циклов ролика
2. Испытание твердости после 5000 циклов ролика (или другого назначенного количества циклов)
3. Испытание твердости после 30000 циклов ролика
Нагрузочная площадка:
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ
| Нагрузочный блок |
Диаметр 355 мм, Сферический радиус кривизны 800 мм, Радиус кривизны передней кромки 20 мм |
| Скорость |
90 мм/мин |
| Ход |
350 мм |
| Метод привода |
Электрический цилиндр марки SMC |
| Датчик нагрузки |
200 кг (Германия, марка tecsis) |
| Регулировка положения нагрузочной пластины |
300 мм |
| Испытание изменения высоты |
| Метод испытания |
Высокоточная сервоизмерительная система |
СТАНДАРТ ИСПЫТАНИЙ
EN 1957
ПРИМЕНЕНИЕ & ЦЕЛЬ ИСПЫТАНИЯ
Испытательная машина сочетает в себе нагрузочное устройство (ролик) с устройством измерения твердости. Таким образом, испытание на твердость может быть проведено в соответствии с EN 1957 без необходимости перестановки образца, что исказило бы измеренные значения. Она также может отображать изменение высоты с помощью сервоизмерительной системы.
После простого ослабления передней рамы образец можно вставить в гибкую тестовую базовую пластину. Это делает испытательное устройство очень эффективным и компактным.
Программное обеспечение позволяет гибко вводить параметры, выполнять различные процедуры испытаний, графическое представление измеренных значений, оценку испытаний и ведение журнала. Затем, когда заданное количество циклов достигнуто, испытание завершается автоматически.
3) ИСПЫТАНИЕ КРАЯ
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ
| Испытательное усилие |
1000 Н |
| Метод привода |
Aир цилиндр |
| Количество раз |
5000 циклов |
| Время удержания |
3 с |
СТАНДАРТ ИСПЫТАНИЙ
EN 1725
ПРИМЕНЕНИЕ И ЦЕЛЬ ИСПЫТАНИЯ
Машина увеличивает функцию испытания матраса на усталость, она имитирует сидение человека на краю матраса с усилием 1000 Н для испытания усталости матраса в течение 5000 циклов в соответствии с EN1725.
