Электромагнитные вибрационные шейкеры/ машины для испытания вибрационных шейкеров
Введение:
В случайном вибрационном испытании дрожащего устройства (GB/ t2423. 56-2006) возбуждается случайный входный сигнал, включающий все частотные компоненты в указанном диапазоне частот (широкополосный) в любое время.Его мгновенное значение подчиняется нормальному (гауссианскому) распределениюРаспределение в диапазоне частот представлено кривой спектральной плотности ускорения (ASD).
Случайная вибрация является наиболее распространенным типом возбуждения, возникающего в реальном мире. Его будущее мгновенное значение не может быть предсказано его прошлым состоянием, но может быть предсказано только на основе вероятности.Фактически, эти характеристики применимы к большинству расчетов, связанных с случайными вибрациями, такими как усталость и переменное напряжение.
В отличие от синусоидного испытания, случайная вибрация испытательного участка всегда возбуждается и резонирует в течение времени, хотя она не может достичь максимального значения.Большинство случайных сигналов в лаборатории имеют 3 раза RMS, что означает, что мгновенное значение возбуждения в диапазоне испытательной частоты может быть увеличено с нуля до 3-кратного общего RMS (R.M.S.).Большая разница, которую следует учитывать для случайного возбуждения, заключается в том, что будет большое количество чередований напряженияЭто свойство повлияет на повреждение усталостью и, следовательно, ожидаемый срок службы отказа.
Не важно синусоидальные вибрации или случайные вибрации, только с лучшим пониманием производства продукта, транспортировки,среда использования и свойства и характеристики испытательного оборудования;, мы можем более правильно выбрать свой собственный подходящий вибрационный режим, чтобы отслеживать высококачественные продукты и улучшать производительность дефектных продуктов.
Система электродинамических вибрационных испытанийЛист данных о производительности:
| Шейкер (Модель #EDM-2000) |
| Синусная сила (пик) |
30 кН |
| Ударная сила (пик) |
60 кН |
| Диапазон частот |
5 ‰ 2600 Гц |
| Перемещение (непрерывное) |
100 мм |
| Максимальная скорость |
10,8 м/с |
| Максимальное ускорение |
75 г |
| Диаметр арматуры |
445 мм |
| 1Стпорядка резонансной частоты |
2,400 Гц |
| Допустимый эксцентрический момент |
> 500 Nxm |
| Масса арматуры |
40 кг |
| Размер винта HE/ST |
M10 (метрический) |
| Частота изоляции от осевых вибраций |
< 3 Гц |
| Максимальная полезная нагрузка |
500 кг |
| Утечка магнитного потока |
≤ 1 мТ |
| Размеры (L×W×H, не упакованные) |
1,330x860x1,250 мм |
| Вес (не упакованный) |
2,500 кг |
| Установка |
Резиновый коврик (требуются якорные болты) |
| Усилитель мощности(Модель #VSA-H323A) |
| Выход усилителя |
30 кВА |
| SNR |
> 65 дБ |
| Номинальное выходное напряжение |
120 ВРМ |
| Эффективность усилителя |
> 90% |
| Размеры (L×W×H, не упакованные) |
800x900x2,100 мм |
| Вес (не упакованный) |
500 кг |
| Вентилятор (модель# PBL-W30) |
| Объем воздуха |
0.46 м3/s |
| Сила |
7.5 кВт |
| Диаметр воздуховода |
200 мм |
| Давление воздуха |
80,8 кПа |
| Установка |
Способен подключаться к потолку (до двух 90-градусных изгибов), максимум 20 ̊ |
| Горизонтальный сдвиговый стол (модель # 30ST-600M) |
| Размеры |
600х600 мм |
| Толщина |
45 мм |
| Предел частоты |
2,000 Гц |
| Фактическая масса |
54 кг |
|
Примечание:
1Для лучшего однородности используется нефтяная пленка высокого давления.
|
| Контроллер вибрации и акселерометр |
| Контроллер вибрации VT-9008-4 |
4-канальный вибрационный контроллер с синусовой и самокалибровательной функцией. |
| Ускоритель EA-YD-181 |
100mV/g, диапазон: 50g, рабочая частота: 1-10kHz, вес: 11грамм, с 10-футовым кабелем низкого шума |
| Другие поддерживаемые функции/аксессуары |
| Экологические палаты |
Поддерживается |
| Мобильные устройства |
Настраиваемый |
| Изоляционные платы |
Настраиваемый |
| Установка |
Настраиваемый |
| Рабочая среда системы |
| Температурный диапазон |
0-40°C |
| Диапазон влажности |
090%, без конденсации |
| Требования к мощности |
380В/3ph/50Гц, 40кВА |
| Давление сжатого воздуха |
0.6 Mpa |
Как использовать ИТ:
1, руководство по управлению для завершения процедуры
2, такие как Операция ошибка так что не может работать, вы можете использовать метод восстановления шагов ввода, а затем установить одну группу или другие запущенные шаги.
3, перед использованием для нажатия внешнего переключателя запуска, появляется ОО то есть отпускает, открывает ключ.
4, Тайваньское учреждение:
1 Столовой корпус стопы рукава как можно дальше фиксированы
2 источник питания на/работа в выходной линии не может быть отключен
3 Поставьте уровень как можно дальше
4 компоненты могут быть изменены, линия не должна быть изменена или от соединения.
5 Тайваньский орган не должен полностью или частично участвовать в реорганизации, только согласно спецификациям для одного компонента и с оригинальным паролем подтверждения.
5, амплитуда внутри кода
1. Не настраивайте слишком большой до или после загрузки
2) низкая амплитуда высокой амплитудной модуляции
3 Кнопка амплитуды панели управления, расположенная в середине места для испытания предметов: расположена так, чтобы фокусироваться на главной точке, уменьшить левый плоский правый.
Контрольная коробка 4: не может быть установлена на верхней или подземной работе
6, Внутренний код:перезагрузка при запуске или неправильной работе
7Контрольная коробка:
1) После подвешивания соединительная линия тела должна быть плотно заперта.
2 вибрации переключатель направления и выходной линии соединения соответствуют, не может соединить неправильный
8, испытание: неспециальное испытание должно использовать полноволновое испытание
9, Тайваньское тело: не может производить звук столкновения, верхняя и нижняя центральная оси взаимное прикосновение вызовет разрыв пружины стального куска немедленно закрыться,Модуляция амплитуды регулируется небольшой затем включается.
10, другие неизвестные:
Не изменяйте произвольно внутренние компоненты и линии
11, причина плохая:
1 Использование компьютерных моделей не может быть использовано для управления дрожащим столом
2 не может перезагрузить драйвер
2, для испытания Ista-ia, оператор должен защитить образец, чтобы не допустить выскользнения пробных частей из таблицы.

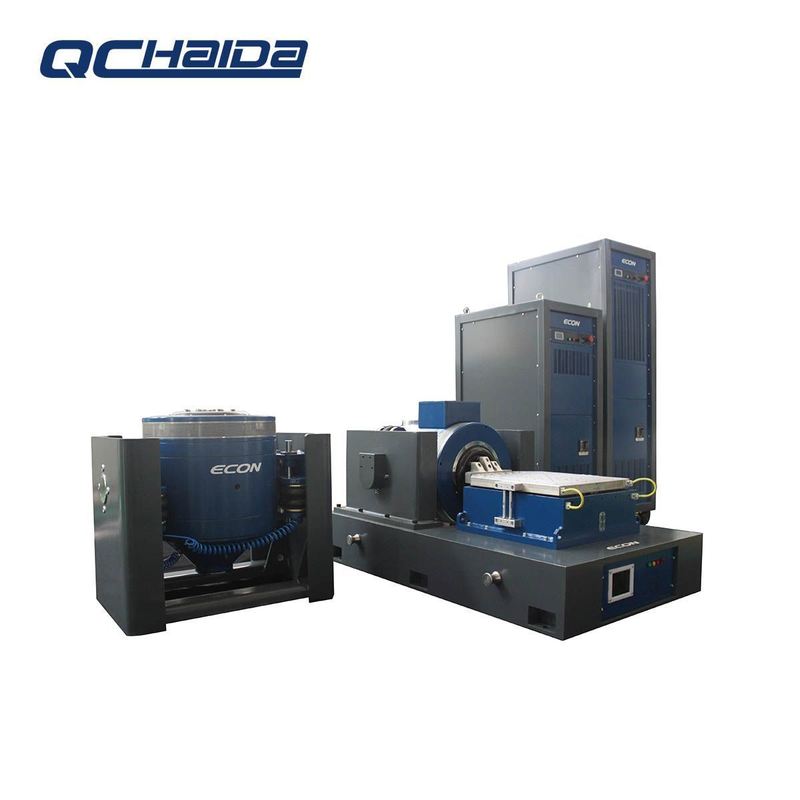

Изображения электродинамической системы испытания вибраций
После обслуживания:
В случае возникновения каких-либо проблем во время тестирования мы гарантируем:
Своевременный ответ: официальный ответ в течение 48 часов.
Быстрое решение: предложенное решение в течение 3 рабочих дней.
Всеобъемлющая поддержка: доступ к руководствам по эксплуатации на английском языке, инструкционным видео и видеоконференц-поддержке.
- Что?Почему вы выбрали нас?
Глобальный дизайн
Встроенное автоматическое переключение напряжения (110V/220V), международная совместимость розетки и сертифицированная защита показателей безопасности.
Исключительная послепродажная поддержка
18-месячная полная гарантия. Уникальное в отрасли преимущество: бесплатный сервис ремонта для контроллеров, даже для конкурентов. Просто отправьте контроллер нам.
Обязательная приверженность качеству
Официальное письмо об обеспечении качества сопровождает каждое подписание контракта, гарантируя производительность и создавая доверие.
Промышленная защитная упаковка
(например, Triceratops) отдельно упакованы в антистатическую пленку из пузырьков и закреплены в армированные деревянные ящики.
• Поглощение ударов и устойчивость к ударам
• Защита от влаги и коррозии
• Нетоксичные, без запаха материалы
• Оптимальная прозрачность для инспекции
Часто задаваемые вопросыВопрос: Вы торговая компания или производитель?
Ответ: Интегрированный производитель, специализирующийся на испытательном оборудовании более 21 года и 6 лет опыта экспорта.
Вопрос: Какой график доставки после подтверждения заказа?
О: Стандартные заказы: 10-25 рабочих дней
Заказы на запас: отгрузка в течение 3 дней
Примечание: сроки выполнения различаются в зависимости от спецификации продукта и объема заказа.
Вопрос: Каковы условия вашей гарантии и послепродажного обслуживания?
A:12-месячная полная гарантия на все испытательные машины
Уникальное отраслевое преимущество: бесплатный ремонт контроллеров (включая устройства, не относящиеся к группе HAIDA)
Послегарантийная поддержка: специализированная техническая группа для устранения неполадок, оперативного руководства и разрешения жалоб
Вопрос: Как вы гарантируете качество продукции и обслуживание?
A:100% догрузочная инспекция с полным тестированием производительности
Глобальная конструкция: автоматическое переключение напряжения (110V/220V), международные розетки, сертифицированные показатели безопасности
Многоуровневая поддержка обучения:
✓ видео с инструкциями по эксплуатации
✓ Обучение инженеров на месте (по запросу)
Доказанная на рынке надежность:
Всемирно признанные промышленными пользователями
В: Вы предлагаете настройку продукции?
О: Да, мы разрабатываем индивидуальные решения на основе ваших технических параметров и требований к приложению.
