Вибрационный электромагнитный шейкер / Вибрационная испытательная машина
Введение:
Испытание шейкера на случайную вибрацию (GB/ t2423.56-2006) возбуждается случайным входным сигналом, который включает в себя все частотные компоненты в указанном диапазоне частот (широкополосный) во все времена. Его мгновенное значение подчиняется нормальному (гауссовому) распределению. Распределение в диапазоне частот представлено кривой спектральной плотности ускорения (ASD).
Случайная вибрация является наиболее распространенным типом возбуждения, возникающим в реальном мире. Его будущее мгновенное значение не может быть предсказано по его прошлому состоянию, а может быть предсказано только на основе вероятности. Фактически, эти характеристики применимы к большинству расчетов, связанных со случайной вибрацией, таких как усталость и переменное напряжение.
В отличие от синусоидального испытания, случайная вибрация испытательного стенда всегда возбуждается и резонирует в течение всего времени, хотя она не может достичь максимального значения. Большинство случайных сигналов в лаборатории имеют 3-кратное значение RMS, что означает, что мгновенное значение возбуждения в диапазоне испытательных частот может быть увеличено от нуля до 3-кратного общего значения RMS (R.M.S.). Более значительное различие, которое следует учитывать для случайного возбуждения, заключается в том, что будет большое количество чередований напряжений, как положительных, так и отрицательных, между точками пересечения. Это свойство повлияет на усталостное повреждение и, следовательно, на ожидаемый срок службы отказа.
Независимо от синусоидальной или случайной вибрации, только при лучшем понимании производства продукта, транспортировки, условий использования, а также свойств и характеристик испытательного оборудования мы можем более правильно выбрать свой собственный подходящий режим вибрации, чтобы отбирать высококачественные продукты и улучшать характеристики дефектных продуктов.
Электродинамическая система виброиспытанийТаблица технических характеристик:
| Шейкер (Модель# EDM-2000) |
| Сила синуса (пиковая) |
30 кН |
| Ударная сила (пиковая) |
60 кН |
| Диапазон частот |
5～2,600 Гц |
| Перемещение (непрерывное) |
100 мм |
| Макс. скорость |
1,8 м/с |
| Макс. ускорение |
75 G |
| Диаметр якоря |
445 мм |
| 1st собственная частота |
2,400 Гц |
| Допустимый эксцентриковый момент |
＞500 Нxm |
| Вес якоря |
40 кг |
| Размер винта HE/ST |
M10 (метрический) |
| Частота осевой виброизоляции |
＜3 Гц |
| Макс. полезная нагрузка |
500 кг |
| Утечка магнитного потока |
≤1 мТл |
| Размеры (Д×Ш×В, без упаковки) |
1,330x860x1,250 мм |
| Вес (без упаковки) |
2,500 кг |
| Установка |
Резиновый коврик (требуются анкерные болты) |
| Усилитель мощности (Модель# VSA-H323A) |
| Выход усилителя |
30 кВА |
| SNR |
＞65 дБ |
| Номинальное выходное напряжение |
120 В (среднеквадратичное) |
| КПД усилителя |
＞ 90% |
| Размеры (Д×Ш×В, без упаковки) |
800x900x2,100 мм |
| Вес (без упаковки) |
500 кг |
| Вентилятор (Модель# PBL-W30) |
| Объем воздуха |
0,46 м3/с |
| Мощность |
7,5 кВт |
| Диаметр воздуховода |
200 мм |
| Давление воздуха |
8,8 кПа |
| Установка |
Возможность подключения к потолку (до двух изгибов на 90 градусов), максимальная длина 20 футов |
| Горизонтальный скользящий стол (Модель# 30ST-600M) |
| Размеры |
600x600 мм |
| Толщина |
45 мм |
| Предел частоты |
2,000 Гц |
| Эффективная масса |
54 кг |
|
Примечание:
1. Для лучшей однородности используется подшипник с масляной пленкой высокого давления.
|
| Контроллер вибрации и акселерометр |
| Контроллер вибрации VT-9008-4 |
4-канальный контроллер вибрации с синусоидой и самокалибровкой. |
| Акселерометр EA-YD-181 |
100 мВ/г, диапазон: 50 г, рабочая частота: 1-10 кГц, вес: 11 грамм, с кабелем с низким уровнем шума 10 футов |
| Другие поддерживаемые функции/аксессуары |
| Климатические камеры |
Поддерживается |
| Мобильные устройства |
Настраиваемые |
| Изоляционные панели |
Настраиваемые |
| Приспособление |
Настраиваемые |
| Рабочая среда системы |
| Диапазон температур |
0-40℃ |
| Диапазон влажности |
0～90%, без конденсации |
| Требования к питанию |
380 В/3 фазы/50 Гц, 40 кВА |
| Давление сжатого воздуха |
0,6 МПа |
Как это использовать:
1, руководство по управлению для завершения процедуры
2, например, ошибка в работе, из-за которой нельзя работать, вы можете использовать метод восстановления шагов ввода, а затем установить одну группу или другие рабочие шаги.
3, перед использованием нажмите внешний переключатель запуска, появляется COO, а именно отпускает, открывает ключ.
4, Тайваньский корпус:
1 Втулка опоры стола по возможности зафиксирована
2 питание включено/работа в выходной линии не может быть отключена
3 Поместите уровень как можно дальше
4 компоненты могут быть изменены, линия не должна быть изменена или от соединения.
5 Тайваньский корпус нельзя полностью или частично реорганизовывать, только в соответствии со спецификациями для одного компонента и с исходным паролем подтверждения.
5, амплитуда внутри кода
1. Не регулируйте слишком большую амплитуду до или после загрузки
2) низкочастотная амплитуда высокочастотной модуляции
3 Ручка амплитуды панели управления расположена в среднем положении, пункты тестирования: расположена, чтобы сосредоточиться на основном моменте, уменьшить левую плоскую правую.
4 блок управления: Нельзя размещать сверху или под землей
6, Внутренний код: сброс при неправильной работе или работе
7, Блок управления:
1) Соединительная линия корпуса должна быть надежно зафиксирована после подвешивания
2 переключатель направления вибрации и выходная соединительная линия соответствуют друг другу, нельзя подключать неправильно
8, тестирование: для специального теста следует использовать полноволной тест
9, Тайваньский корпус: не может издавать звук столкновения, верхняя и нижняя центральная ось взаимного касания вызовут разрыв стальной пружины, который должен быть немедленно выключен, модуляция амплитуды регулируется небольшим, затем включается.
10, другое неизвестное:
Не изменяйте произвольно внутренние компоненты и линии
11, причина плохая:
1 Использование компьютерных моделей не может использоваться для управления вибростолом
2 не может перезагрузить драйвер
2, для теста Ista-ia оператор должен защитить образец, чтобы предотвратить соскальзывание тестовых образцов со стола

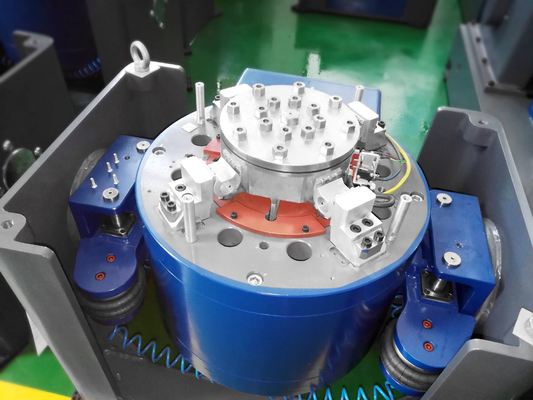

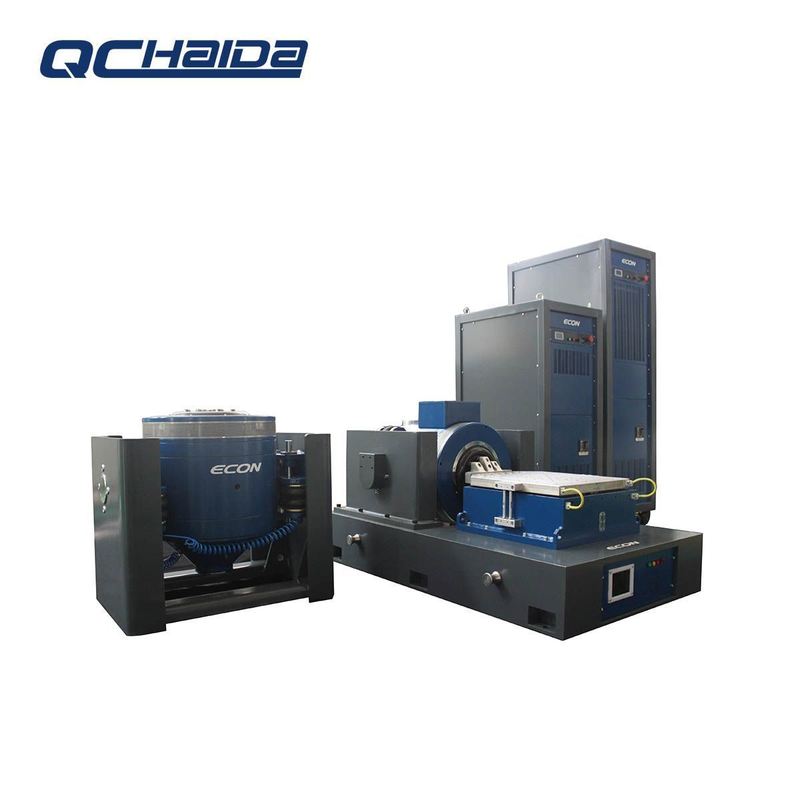

Изображения электродинамической системы виброиспытаний
Послепродажное обслуживание:
Если в процессе тестирования возникнут какие-либо проблемы, мы гарантируем:
Своевременный ответ: Официальный ответ в течение 48 часов.
Быстрое решение: Предлагаемое решение в течение 3 рабочих дней.
Комплексная поддержка: Доступ к руководствам по эксплуатации на английском языке, обучающим видео и помощи в видеоконференциях.
Почему стоит выбрать нас?
Глобальный дизайн
Встроенное автоматическое переключение напряжения (110 В/220 В), совместимость с международными вилками и защита индикатора, сертифицированная по безопасности.
Исключительная послепродажная поддержка
18-месячная комплексная гарантия. Уникальное преимущество в отрасли: Бесплатный ремонт контроллеров – даже устройств конкурентов. Просто отправьте контроллер нам.
Обязательство по качеству
Официальное письмо о гарантии качества прилагается к каждому подписанию контракта, гарантируя производительность и укрепляя доверие.
Промышленная защитная упаковка
(например, трицератопс) индивидуально упакован в антистатическую пузырчатую пленку и закреплен в армированных деревянных ящиках. Это обеспечивает:
• Амортизацию и ударопрочность
• Защиту от влаги и коррозии
• Нетоксичные, без запаха материалы
• Оптимальную прозрачность для осмотра
FAQ:В: Вы торговая компания или производитель?
О: Интегрированный производитель с опытом работы более 21 года, специализирующийся на испытательном оборудовании, и 6-летним опытом экспорта.
В: Каковы ваши сроки доставки после подтверждения заказа?
О: Стандартные заказы: 10-25 рабочих дней
Заказы со склада: Отправка в течение 3 дней
Примечание: Сроки выполнения зависят от спецификаций продукта и объема заказа.
В: Каковы ваши условия гарантии и послепродажного обслуживания?
О: 12-месячная комплексная гарантия на все испытательные машины
Уникальное преимущество в отрасли: Бесплатный ремонт контроллеров (включая устройства, не относящиеся к HAIDA)
Поддержка после гарантии: Специальная техническая команда для устранения неполадок, операционного руководства и разрешения жалоб
В: Как вы обеспечиваете качество продукции и обслуживание?
О: 100% проверка перед отправкой с полным тестированием производительности
Глобальный дизайн: Автоматическое переключение напряжения (110 В/220 В), международные вилки, индикаторы, сертифицированные по безопасности
Многоуровневая поддержка обучения:
✓ Обучающие видео по эксплуатации
✓ Обучение инженеров на месте (по запросу)
Проверенная на рынке надежность:
Признана во всем мире промышленными пользователями
В: Предлагаете ли вы настройку продукта?
О: Да, мы разрабатываем индивидуальные решения на основе ваших технических параметров и требований к применению.
