Вибрационный электромагнитный вибростенд / Вибростенд для испытаний
Введение:
Испытание на случайную вибрацию вибростенда (GB/ t2423.56-2006) возбуждается случайным входным сигналом, который включает в себя все частотные компоненты в указанном диапазоне частот (широкополосный) во все времена. Его мгновенное значение подчиняется нормальному (гауссову) распределению. Распределение в диапазоне частот представлено кривой спектральной плотности ускорения (ASD).
Случайная вибрация является наиболее распространенным типом возбуждения, возникающим в реальном мире. Его будущее мгновенное значение не может быть предсказано по его прошлому состоянию, а может быть предсказано только на основе вероятности. Фактически, эти характеристики применимы к большинству расчетов, связанных со случайной вибрацией, таких как усталость и переменное напряжение.
В отличие от синусоидального испытания, случайная вибрация испытательного стенда всегда возбуждается и резонирует в течение всего времени, хотя и не может достичь максимального значения. Большинство случайных сигналов в лаборатории имеют 3-кратное значение RMS, что означает, что мгновенное значение возбуждения в диапазоне частот испытания может быть расширено от нуля до 3-кратного общего значения RMS (R.M.S.). Более значительное различие, которое следует учитывать для случайного возбуждения, заключается в том, что будет большое количество чередований напряжений, как положительных, так и отрицательных, между точками пересечения. Это свойство повлияет на усталостное повреждение и, следовательно, на ожидаемый срок службы отказа.
Независимо от синусоидальной или случайной вибрации, только при лучшем понимании производства продукта, транспортировки, условий использования и свойств и характеристик испытательного оборудования мы можем более правильно выбрать свой собственный подходящий режим вибрации, чтобы отбирать высококачественные продукты и улучшать характеристики дефектных продуктов.
Электродинамическая система виброиспытанийТаблица технических характеристик:
| Вибростенд (Модель# EDM-2000) |
| Сила синуса (пиковая) |
30 кН |
| Ударная сила (пиковая) |
60 кН |
| Диапазон частот |
5～2600 Гц |
| Перемещение (непрерывное) |
100 мм |
| Макс. скорость |
1,8 м/с |
| Макс. ускорение |
75 G |
| Диаметр арматуры |
445 мм |
| 1st собственная частота |
2400 Гц |
| Допустимый эксцентриковый момент |
＞500 Н·м |
| Вес арматуры |
40 кг |
| Размер винта HE/ST |
M10 (метрический) |
| Частота осевой виброизоляции |
＜3 Гц |
| Макс. полезная нагрузка |
500 кг |
| Утечка магнитного потока |
≤1 мТл |
| Размеры (Д×Ш×В, без упаковки) |
1330x860x1250 мм |
| Вес (без упаковки) |
2500 кг |
| Установка |
Резиновый коврик (требуются анкерные болты) |
| Усилитель мощности (Модель# VSA-H323A) |
| Выход усилителя |
30 кВА |
| Отношение сигнал/шум |
＞65 дБ |
| Номинальное выходное напряжение |
120 В (среднеквадратичное) |
| КПД усилителя |
＞ 90% |
| Размеры (Д×Ш×В, без упаковки) |
800x900x2100 мм |
| Вес (без упаковки) |
500 кг |
| Вентилятор (Модель# PBL-W30) |
| Объем воздуха |
0,46 м3/с |
| Мощность |
7,5 кВт |
| Диаметр воздуховода |
200 мм |
| Давление воздуха |
8,8 кПа |
| Установка |
Возможность подключения к потолку (до двух изгибов на 90 градусов), максимальная длина 20 футов |
| Горизонтальный скользящий стол (Модель# 30ST-600M) |
| Размеры |
600x600 мм |
| Толщина |
45 мм |
| Предел частоты |
2000 Гц |
| Эффективная масса |
54 кг |
|
Примечание:
1. Для лучшей однородности используется подшипник с масляной пленкой высокого давления.
|
| Контроллер вибрации и акселерометр |
| Контроллер вибрации VT-9008-4 |
4-канальный контроллер вибрации с синусоидальным сигналом и самокалибровкой. |
| Акселерометр EA-YD-181 |
100 мВ/г, диапазон: 50 г, рабочая частота: 1-10 кГц, вес: 11 грамм, с кабелем с низким уровнем шума 10 футов |
| Другие поддерживаемые функции/аксессуары |
| Климатические камеры |
Поддерживается |
| Мобильные устройства |
Настраиваемое |
| Изоляционные панели |
Настраиваемое |
| Приспособление |
Настраиваемое |
| Рабочая среда системы |
| Диапазон температур |
0-40℃ |
| Диапазон влажности |
0～90%, без конденсации |
| Требования к питанию |
380 В/3 фазы/50 Гц, 40 кВА |
| Давление сжатого воздуха |
0,6 МПа |
Как использовать:
1, руководство по управлению для завершения процедуры
2, в случае ошибки в работе, из-за которой невозможно работать, вы можете использовать метод восстановления шагов ввода, а затем установить одну группу или другие рабочие шаги.
3, перед использованием нажмите внешний переключатель запуска, появляется COO, а именно отпускает, открывает ключ.
4, Тайваньский корпус:
1 Рукав для ног корпуса стола по возможности зафиксирован
2 питание включено/работа в выходной линии не может быть отключена
3 Поместите уровень как можно дальше
4 компоненты могут быть изменены, линия не должна быть изменена или от соединения.
5 Тайваньский корпус нельзя полностью или частично реорганизовывать, только в соответствии со спецификациями для одного компонента и с исходным паролем подтверждения.
5, амплитуда внутри кода
1. Не регулируйте слишком большую амплитуду до или после загрузки
2) низкоамплитудная модуляция высокой амплитуды
3 Ручка регулировки амплитуды панели управления находится в среднем положении, тестовые элементы: помещены, чтобы сосредоточиться на основном моменте, уменьшить левую плоскую правую.
4 блок управления: Нельзя размещать сверху или под землей
6, Внутренний код: сброс при неправильной работе или работе
7, Блок управления:
1) Соединительная линия корпуса должна быть плотно зафиксирована после подвешивания
2 переключатель направления вибрации и выходная соединительная линия соответствуют друг другу, нельзя подключать неправильно
8, тестирование: для специальных испытаний следует использовать полноволновую проверку
9, Тайваньский корпус: не может издавать звук столкновения, верхняя и нижняя центральная ось взаимного касания вызовут разрыв стальной пружины, который должен быть немедленно выключен, модуляция амплитуды регулируется небольшим, затем включается.
10, другое неизвестное:
Не изменяйте произвольно внутренние компоненты и линии
11, причина плохая:
1 Использование компьютерных моделей не может использоваться для управления вибростолом
2 не может перезагрузить драйвер
2, для теста Ista-ia оператор должен защитить образец, чтобы предотвратить выскальзывание тестовых образцов со стола

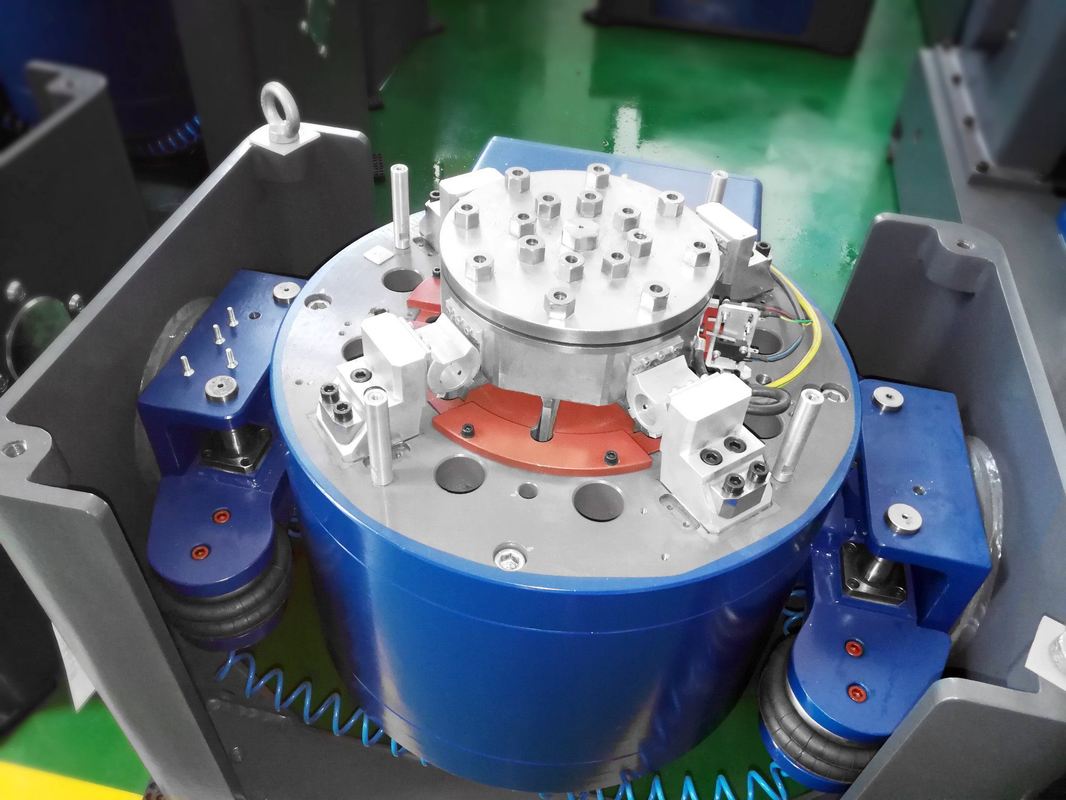

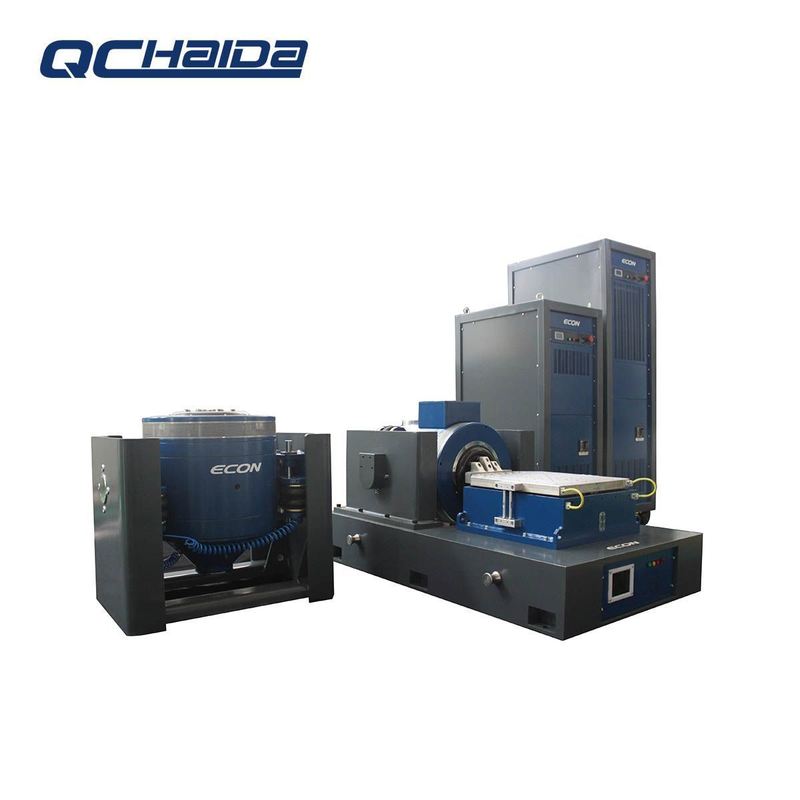

Изображения электродинамической системы виброиспытаний
