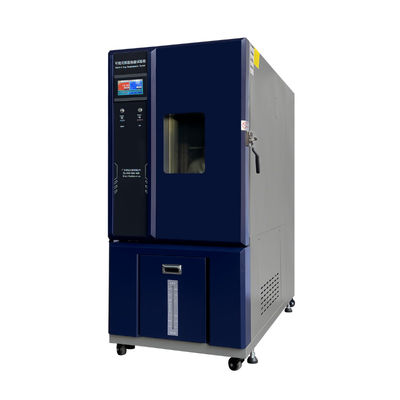

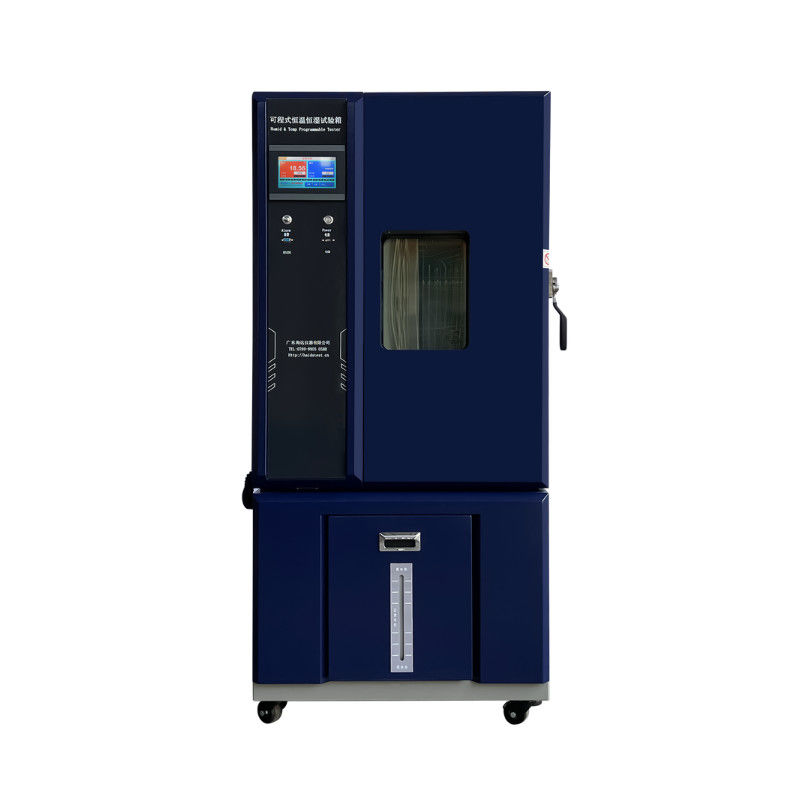

Оборудование для экологических испытаний камеры температуры и влажности ПИД-контроля
Информация для скачивания
Камера термического шока.pdf
Тестер УФ-ускоренного атмосферного воздействия.pdf
Испытательная камера для распыления воды.pdf
Пылевая камера.pdf
Haida IPX1 - Камера для испытания на дождь IPX8.pdf
Камера температуры и влажности.pdf
Руководство по эксплуатации камеры для испытаний на УФ-старение - Конт...
Производительность
Камера испытаний окружающей средыможет моделировать как температуру, так и влажность. Контролируемая влажность от 10% до 95% может поддерживаться в диапазоне температур по сухому термометру от +10°C до +85°C, ограниченном точкой росы 6°C. В условиях более низкой точки росы (низкая относительная влажность или относительная влажность при низких температурах по сухому термометру) потребуется продувка сухим воздухом или продувка GN2 (газообразным азотом). Предельные значения диапазона влажности см. в таблице диапазона влажности на странице технических характеристик каждой камеры температуры и влажности.
Вопросы для запроса на улучшение производительности:
Параметры системы и производительности
- Низкая и сверхнизкая влажность Расширяет диапазон регулирования влажности. (Схема диапазона нормальной влажности)
- Система водяного охлаждения.
- Продувка сухим воздухом обеспечивает чрезвычайно низкий уровень влажности в камере за счет продувки при температуре -40 °C. Требуется подача сжатого воздуха
- Дополнительные полки, загрузка 50 кг.
- Кабельные порты с гибкой силиконовой заглушкой диаметром 50, 100, 150 мм или по желанию заказчика.
Технические характеристики:
Диапазон – от 70 до 150°C
|
Температура/Влажность
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Только температура
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Диапазон температур:
|
-70°С ~ 150°С
|
|
Охлаждающая способность
|
~ 2,5 кВт при -50°С
|
~ 3 кВт при -50°С
|
~ 5 кВт при -50°С
|
| |
~ 6,5 кВт при -50°С
|
~ 8,5 кВт при -50°С
|
~ 9 кВт при -50°С
|
|
Система отопления
|
~ 5 кВт
|
~ 5 кВт
|
~ 5,5 кВт
|
| |
~6,5 кВт
|
~ 8,5 кВт
|
~ 9 кВт
|
|
Колебания температуры:
|
±0,5°С
|
|
Градиент температуры:
|
±0,5°С~±0,2°С
|
|
Скорость нагрева†:
|
Среднее значение ≥3 ℃/мин (усовершенствованная модель 5–15 ℃/мин)
|
|
Скорость охлаждения†:
|
Среднее значение ≥1 ℃/мин (усовершенствованная модель 5–15 ℃/мин)
|
|
Диапазон влажности:
|
Относительная влажность 10％～95％ (см. диаграмму нормального диапазона влажности)
|
|
Колебания влажности:
|
±1,5% относительной влажности ~±2,0% относительной влажности
|
|
Градиент влажности:
|
±3% относительной влажности
|
|
Размеры
|
|
Размеры рабочего пространства
(ШxГxВ) мм:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Внешние размеры
(ШxГxВ) мм:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Требования к сайту
|
|
Электроснабжение:
|
208 В, 3 Ø 60 Гц или 230 В, 3 Ø 60 Гц (по желанию заказчика)
|
|
Влажность Вода
|
Дистиллированная вода
|
|
Слив конденсата:
|
Шланговое соединение 1/2 дюйма (самотечный слив)
|
Диапазон – от 40 до 150°C
|
Температура/Влажность
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Только температура
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Диапазон температур:
|
-40°С ~ 150°С
|
|
Охлаждающая способность
|
~ 2 кВт при -20°С
|
~ 2,5 кВт при -20°С
|
~ 4,5 кВт при -20°С
|
| |
~ 5,5 кВт при -20°С
|
~ 8 кВт при -20°С
|
~ 8,5 кВт при -20°С
|
|
Система отопления
|
~ 5 кВт
|
~ 5 кВт
|
~ 5,5 кВт
|
| |
~6,5 кВт
|
~ 8,5 кВт
|
~ 9 кВт
|
|
Колебания температуры:
|
±0,5°С
|
|
Градиент температуры:
|
±0,5°С~±0,2°С
|
|
Скорость нагрева†:
|
Среднее значение ≥3 ℃/мин (усовершенствованная модель 5–15 ℃/мин)
|
|
Скорость охлаждения†:
|
Среднее значение ≥1 ℃/мин (усовершенствованная модель 5–15 ℃/мин)
|
|
Диапазон влажности:
|
Относительная влажность 10％～95％ (см. диаграмму нормального диапазона влажности)
|
|
Колебания влажности:
|
±1,5% относительной влажности ~±2,0% относительной влажности
|
|
Градиент влажности:
|
±3% относительной влажности
|
|
Размеры
|
|
Размеры рабочего пространства
(ШxГxВ) мм:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Внешние размеры
(ШxГxВ) мм:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Требования к сайту
|
|
Электроснабжение:
|
208 В, 3 Ø 60 Гц или 230 В, 3 Ø 60 Гц (по желанию заказчика)
|
|
Влажность Вода
|
Дистиллированная вода
|
|
Слив конденсата:
|
Шланговое соединение 1/2 дюйма (самотечный слив)
|
Функции:
Внешний вид из нержавеющей стали
Полный терморазрыв вокруг дверной коробки
Один кабельный порт диаметром 50 мм (2 дюйма) слева с гибкой силиконовой заглушкой.
Три уровня защиты от перегрева.
Основное питание 115 В для модели BTL-433.
Высокая производительность и тихая работа (65 дБа)
Легко снимаемые сервисные панели, доступ к электросети слева
Стандартные функции:
- Нержавеющая сталь № 304 для внутренних работ.
- Покраска стали для наружных работ
- Дверь с пенопластовой изоляцией для жесткости и длительного срока службы
- Пластиковый резервуар для воды прост в обслуживании.
- Смотровое окно с функцией защиты от замерзания
- Высокопроизводительная холодильная система
- Простой пользовательский интерфейс для контроллера ПЛК TEMI-880
- Один кабельный порт длиной 100 мм/указывается заказчиком
- Одна полка, загрузка 10 кг и 4 ролика в комплекте.
- Тип фургона Sirocco,L134,Вентилятор
- Увлажнитель из нержавеющей стали с ПИД-регулированием
- Хладагент DuPont R-404A [без фтора] / 23 для температур ниже -40 °C
- USB-порт для вывода данных
- Взрывобезопасные внутренние лампы
- Самописцы с диаграммами регистрации данных, безбумажные самописцы сохраняют данные в ПЛК.
Показатели эффективности
Диапазон температур RT + 10 ℃ ~ 100 ℃ Влажность 80 ~ 98 % R · H Колебания / однородность ≤ ± 0,5 ℃ / ± 2 ℃ Отклонение температуры +2 %, - 3 % R · H Время нагрева около 20 минут при комнатной температуре ~ 100 ℃ контроль температуры ± 1 ℃ ± 2%
Система управления
Импортированный микрокомпьютерный контроллер температуры, встроенный влажный контроллер (непосредственно отображает процент влажности).
Точность настройки диапазона точности: температура ± 0,1 ℃, влажность ± 0,1% R · H, точность индикации: температура ± 0,1 ℃, температура ± 0,1% R · H датчики температуры и влажности платина платиновое сопротивление · PT100Ом.
Система отопления полностью независимая, электрический нагрев нихромовый нагреватель.
Изолированные внешние системы увлажнения, испарительный увлажнитель с мелкой поверхностью котла из нержавеющей стали.
Температура системы кровообращения, малошумные двигатели кондиционирования воздуха, листовое центробежное ветровое колесо.
Система отопления
Дальнее инфракрасное отопление с использованием скорости нагрева нагревательной проволоки из никель-хромового сплава;
Высокотемпературные и низкотемпературные полностью независимые системы;
Система регулирования температуры P · I · D + S · S · R с канальным координационным управлением;
Контроль температуры выходной мощности с помощью микрокомпьютерного расчета позволяет добиться высокой точности и высокой эффективности энергопотребления.
