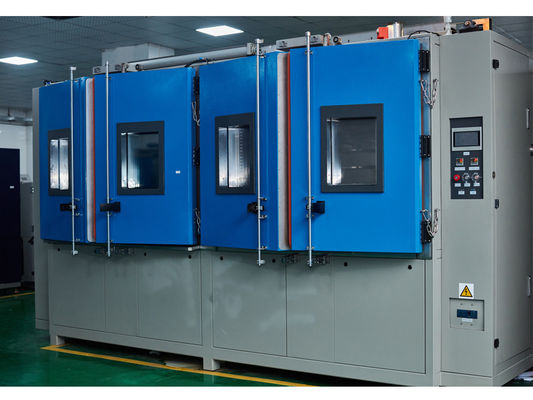

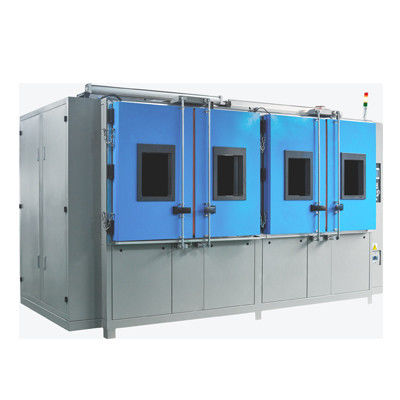

Холоднопрокатная камера 50 ударного испытания теплообменного аппарата термальная/60Хз
Термальный удар Чамбер.пдф
1. Описание:
Адпоц холоднопрокатные камерой теплообменного аппарата экологического теста термального удара камеры слот накопления низкой температуры и высокой температуры, после открытого демфера, оно примет горячее и холодная температура в, который хранят слотах теста импорта паза для того чтобы достигнуть быстрого влияния коммоции температуры, с системой контроля температуры баланса (БТК), особенный дизайн системы циркуляции воздуха, путь контролировать ССР в П.И.Д.маке система добавляет жару равна к количеству потери тепла.
Горячая и холодная деятельность коробки теста удара: претреатмент, начальный осмотр, тест, спасение,
Система кондиционирования воздуха
1, управление воздушным движением: принудили циркуляция вентиляции, метод термостата баланса (БТК). Этот метод не только ссылается на случай системы охлаждения для работы в непрерывном режиме, системы управления согласно точке отсчета температуры подогревателя для того чтобы контролировать выход результатов автоматически высчитывать выход ПИД, и в конечном счете достигается динамического равновесия.
2, середины воздуха обеспечивая циркуляцию: построенный между трубопроводом вентилятора циркуляции воздуха и длинноосным нержавеющей стали, пользой холодильников энергии эффективных и регулированной системой, эффективным и эффективным вентилятором теплообмена, для того чтобы достигнуть цели изменения температуры. болтом регулируемого выхода воздуха регулируя, таким образом значительно улучшая единообразие температуры камеры;
3, метод воздушного охлаждения: многошаговый теплообменный аппарат воздуха диафрагмы.
4, нагрев воздуха: Электронагреватель хрома никеля Ваткинс качественный.
2. Спецификации повсюду камеры ударного испытания температуры термальной:
|
Система
|
тест 2-зоны
посредством более влажного переключения
|
|
камера 3-зоны
|
|
Модель
|
ХД-Э703-
50А/ХД-Э703-50В
|
ХД-Э703-100А/ХД-Э703-100В
|
Подгонянный
|
|
Представление
|
Испытательный участок
|
Высокотемпературный. выдержка ранге*1
|
+60~ к +200°К
|
|
Низкотемпературный. выдержка ранге*1
|
°К -65то 0
|
|
Темп. зыбкость *2
|
±1.8°К
|
|
Горячая камера
|
Подогрейте верхний предел
|
+200°К
|
|
Темп. нагрейте вверх тиме*3
|
Окружающий темп. к +200°К в пределах 30мин
|
|
Холодная камера
|
Пре-крутой нижний предел
|
-65°К
|
|
Темп. вытяните время простоя *3
|
Окружающий темп. к -65°К в пределах 70мин
|
|
Темп. спасение (2-зоне)
|
Условия спасения
|
2-зона: Высокотемпературный. выдержка +
минута 125°К 30, низкотемпературная. минута выдержки -40°К 30; Образец 6,5 кг (корзина 1.5кг образца)
|
|
Темп. время восстановления
|
Не позднее 10 МИН.
|
|
Конструкция
|
Внешний материал
|
Колд-роллед ржавчин-придало непроницаемость стальная пластина
|
|
Материал испытательного участка
|
Нержавеющая сталь СУС304
|
|
Доор*4
|
Обслуживаемая вручную дверь с открывает кнопку
|
|
Подогреватель
|
Подогреватель провода прокладки
|
|
Блок рефрижерации
|
Сыстем*5
|
Механическая система рефрижерации каскада
|
|
Компрессор
|
Герметически закрытый компрессор переченя
|
|
Механизм расширения
|
Электронный клапан расширения
|
|
Хладоагент
|
Высокотемпературная сторона: Р404А, низкотемпературная сторона Р23
|
|
Охладитель
|
Сваренный нержавеющей сталью теплообменный аппарат плиты
|
|
Циркулятор воздуха
|
Вентилятор сирокко
|
|
Более влажный управляя блок
|
Цилиндр воздуха
|
|
Штуцеры
|
Порт кабеля с диаметром 100мм на левой стороне (правильная сторона и сделанный портноем размер диаметра доступны как варианты), образец
терминал управлением электропитания
|
|
Внутренние размеры (В кс Х кс д)
|
350 С 400 кс 350
|
500 кс 450 кс 450
|
Подгонянный
|
|
Емкость испытательного участка
|
50Л
|
100Л
|
Подгонянный
|
|
Нагрузка испытательного участка
|
5 кг
|
10 кг
|
Подгонянный
|
|
Внешние размеры (В кс Х кс д)
|
1230 кс 1830 кс 1270
|
1380 кс 1980 кс 1370
|
Куст
омизед
|
|
Вес
|
800кг
|
1100кг
|
Н/А
|
|
Общего назначения требования
|
Позволяемые внешние условия
|
+5~30°К
|
|
Электропитание
|
АК380В, 50/60Хз,
трехфазный, 30А
|
|
Охлаждая водоснабжение прессуре*6
|
02~0.4Мпа
|
|
Охлаждая водоснабжение рате*6
|
³ /h 8м
|
|
Работая темп охлажденной воды. ряд
|
°К +18 до 23
|
|
Уровень шума
|
дБ 70 или понижает
|
Работы камеры удара следующим образом:
1, баки для хранения низкой температуры: температура танка определена государством подогревателя трубопровода, испарителя и работая состояния вентилятора. После клапана расширения дросселируя хладоагент пропуская в испаритель в работая камере, работая камере абсорбции жары и газифицировании, для уменьшения температуры работая камеры; газифицированный хладоагент высосан и обжат к высокотемпературному, высокому газу давления в компрессор конденсатора он сконденсирован в жидкость, и после этого проверочной программе, и в конце концов до расширение клапан дросселирован после ре-входа работая камеры и испаритель поглощает жару и газифицирует и после этого обжал всасыванием компрессора.
2, высокотемпературные баки для хранения: сигнал температуры центрального регулятора воспринимая от момента времени обнаружения, и сравнен установленный сигнал температуры, сигнал сравнения полученный выходным сигналом цепи логики ПИД аппаратуры контролировать полупроводниковое реле повернут или регулирующ уровень силы выхода коэффициента времени разогрева, достигнуть цели автоматического контроля температуры.
3, камера ударного испытания температуры: метр автоматически проконтролировал высокотемпературные клапаны, низкий или высокие температуры между камерой хранения переключенной соответственно для того чтобы сформировать закрытую систему циркуляции воздуха и коробку или коробки низкой температуры, быстро достигли тесты температуры цели.
Примечания
1. Если необходимы нижний предел высокотемпературного ряда выдержки + 60°К или нижний предел -60°К низкотемпературного ряда выдержки, то пожалуйста выберите «вариант выдержки температуры окружающей среды»
2. Если потребность зыбкости темп под ±1.8°К пожалуйста выбирает «низкотемпературный пакет зыбкости», то
3. Жара-вверх температуры/время простоя тяги применимы только во время независимой работы камеры
4. Если автоматически эксплуатируемая необходима раздвижная дверь, пожалуйста выбирает «автоматически пакет двери», то
5. Конденсатор с воздушным охлаждением/Вод-охлаженный конденсатор оба доступные
6. Применитесь на вод-охлаженном конденсаторе только
3. Предохранительные устройства повсюду камеры ударного испытания температуры термальной:
- Горячий переключатель предохранения от оверхэат камеры
- Холодный переключатель предохранения от оверхэат камеры
- Сигнал тревоги перегрузки циркулятора воздуха
- Протектор давления холодильника высокий
- Переключатель температуры компрессора
- Переключатель воздушного давления
- Взрыватель
- Реле водяной взвеси (вод-охлаженная спецификация только)
- Автомат защити цепи компрессора
- Автомат защити цепи подогревателя
- Оверхэат испытательного участка/оверкоол протектор
- Клапан чистки воздуха
Контроль
Деятельность и установки упрощенные при помощи дисплея ЛКД сенсорного экрана (инструкции показали на экране). На-аглансе подтверждении телевизионных испытательных таблиц, температур испытательного участка, циклов температуры, и дисплеев диаграммы тенденции.
|
Устанавливать
|
Взаимодействующие важные исходные данные сенсорной панелью
|
|
Дисплей
|
ЛКД (5,7 дюйма)
|
|
Функция контроля температуры
|
Испытательный участок: темп выдержки.
Горячая камера: подогревать темп.
Холодная камера: пре-охлаждая темп.
|
|
Управление ПИД
|
|
Диапазон температур Пресет
|
Высокая температура: 60 то200'К
Низкая температура: -78 до 0' к
|
|
Разрешение установки
|
1' к
|
|
Входной сигнал
|
Тип т термопары (медь/Мед-никель)
|
|
Ряды установки и индикации
|
Время Пресет: 0 МИН. к 99 часов и 59 МИН.
Цикл Пресет: 1 до 9 999 циклов
|
|
Вспомогательная функция
|
Пресет таймера
Оверхэат/оверкоол защита
Выбор спасения прекращения подачи электроэнергии
Установка времени восстановления температуры
Память программы
Автоматическое выключение силы
Запрограммированный дисплей времени
Выбор режима завершения теста
Диаграмма тенденции
Дисплей истории сигнала тревоги
Тарировка датчика
Связь УСБ РС-232/
|
Ежедневное обслуживание
1. Термальный удар я длинное выключение не использован регулярно каждой половинной силе, время силы нет чем один час, и связанные запасные части и оборудование для испытаний действуют как следует.
2. Горячая и холодная коробка удара должна быть, который очищают регулярно испарителем: уровни чистоты потому что тест различен, в принудили, который влияние циркуляции воздуха, соберут много частицки пыли и другие небольшие объекты на испарителе должны быть очищены регулярно.
3. Низкотемпературный вентилятор циркуляции камеры, вентилятор конденсатора и чистая коррекция баланса: чистка и испаритель подобны из-за различной камеры рабочей Среды, обеспечивая циркуляцию вентилятора, соберут много пыль на вентиляторах конденсатора, и другие объекты небольших частиц если регулярная чистка.
4. Двинуть удар прибора термальный я на наведение технического штата инструментирования падиа АСХДОВН Лай самое лучшее, для избежания повреждения к оборудованию, как перестановка собственной личности клиента, должен иметь профессиональный электрика перед поворачивать дальше силу подтвердить правильную деятельность цепи, или буду, который сгорели компоненты связанные оборудованием.
