Подробная информация о продукте:
|
Максимальный вес образца: | 600KG | Период гарантии: | 1 год |
---|---|---|---|
Сила силы зажима: | 400-3000Lb (регулируемое) | Размер зажимной пластинки: | Глубина 48inch высоты 48inch x |
Высота зажимной пластинки регулируемая: | 0~1000mm | Ширина зажимной пластинки регулируемая: | 200~2000mm |
Мотор: | Мотор сервопривода Panasonic | Точность: | не позднее ±5% |
Зажимать тариф силы: | 0.25-2.5mm/sec (согласовывая ISTA 6 - КЛУБ SAMS) | Корректор силы: | Оно показывает значение силы и использовано для того чтобы откалибрировать зажимать силу. |
Точность градуировки: | ±1% F.S | Ширина прибора: | Меньше чем 2.5m |
Сила: | 220v/ 60Hz | Весь вес: | 2000kg |
Высокий свет: | Испытание пакета ISTA,Оборудование для испытаний пакета |

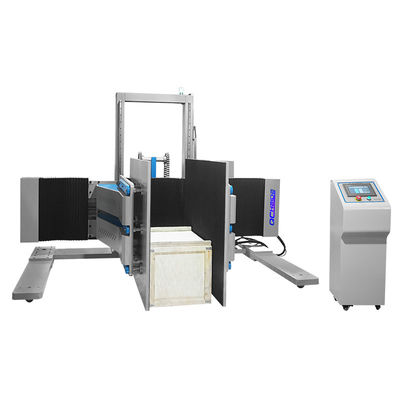

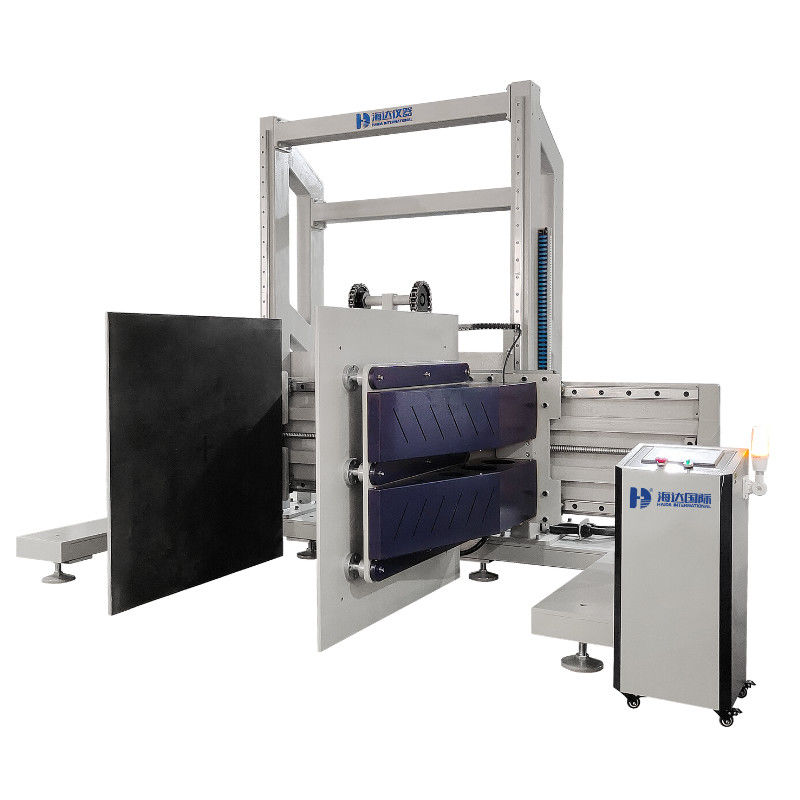

Оборудование для испытаний ASTM D6055 ISTA упаковывая для испытывать силы струбцины
Тест machine.pdf силы струбцины
Предохранение от безопасности
Перегрузите защиту, предохранение от перенапряжения & ограниченный прибор предохранения от положения
Использование:
Форма образца |
Пакет перехода параллелепипеда |
Вес Максимальн Образца |
500kg |
Сила силы зажима |
Согласно диаграмме перехода на образце теста, оператор может добавить (регулируемую) силу давления 400~3000Lb на соответствуя поверхности |
Зажимать размер доски |
H*D 48*48inch |
Зажимать высоту доски регулируемую |
0~500mm |
Скорость высоты |
10~300mm/min опционное |
Зажимать ширину расширения доски |
200~2000mm |
Размер плинтуса |
W*D 1500*1500mm |
Зажимать требование к доски |
Убеждайтесь что зажимая доска 2 плоска, параллельный и не-деформируйтесь под условием работы (2000Pound) и зажать доску и земля вертикальная. Зажимающ толщину доски никакую более менее чем 25mm. |
Корректор силы |
Дисплей значения силы используемый для того чтобы исправить зажимать силу |
Точность силы |
Уровень национального стандарта 1,6 |
Деятельность |
Ручная тяга в рычажной передаче имитирует действия тележки вилки фактические работая как зажимать контроль, отверстие, поднимающся вверх, поднимающся вниз или автоматическую деятельность режима переключения (зажимая толщину доски отсутствие более менее чем 25mm) |
Ширина прибора |
Меньше чем 2.5m |
Параметры
Зажимать силу |
1T |
цвет |
опционный |
Разрешение |
1/100,000 |
Космос теста (l x w x h) |
100x 100 x 100cm |
Скорость теста |
10±3mm/min |
Вес |
вокруг 300kg |
Сила |
1#, 220V/50HZ |
Способ испытания обжатия струбцины больших продуктов
1.Before устанавливая упакованный продукт между platens, проверяют что сила струбцины используя индикатор струбцины. Индикатор должен быть помещен между осями пути пунктов приблизительно 1/2 сочленения platen вверх по platens.
2. каждый раз продукт зажат, сила должна быть приложена на минимум 15 секунд и не превысить 1 минуту.
3. придайте силу струбцины на образце с platens отдыхая на поле и переднем крае притока platens с фронтом пакета (см. полное фото platen 4). Если пакет слишком большой для струбцин для того чтобы быть полон к переднему краю (т.е., большому холодильнику, трактору etc.), то струбцина как близко к край как возможный.
4. струбцина продукт итог 10 раз внутри полной ориентации.
5. придайте силу струбцины на упакованном продукте с platens в положении смещения дюйма 6×6 (15.2x15.2cm) (см. смокву 5). И горизонтальные и вертикальные смещенные размеры измерены на переднем нижнем угле platen. Если пакет слишком большой для струбцины, который нужно расположить 6 дюймов от переднего края (т.е., большого холодильника, трактора etc.), то струбцина как близко к это положение как возможный.
1)Исключение 1: для больших продуктов с очевидным, видимым внешним скидом (см. смокву 6), смещенное испытание струбцины не проведено если продукт не удлиняет за любой частью скида и некоторая форма регуляции графика или примечания, то который показывают для того чтобы зажать только от скида. Если никакой график или указание этого или там некоторое свисание за скидом, то проведен весь протокол теста струбцины.
2) исключение 2: Если высота продукта, устанавливанный в своей нормальной грузя ориентации, ≤ 12 дюйма, то не проведено 6 испытаний дюйма x6 смещенных.
6. струбцина продукт итог 10 раз со струбциной в положении смещения дюйма 6 x6.
7. повторите раздел 5.2.5 за исключением с положения струбцины смещения дюйма 2 x6. Смещение дюйма 2 x6 подобно дюйму 6 x6 возмещенному за исключением platens ориентировано таким что они 2 дюйма от пола и 6 дюймов назад от края пакета переднего. Если пакет слишком большой для струбцин, который нужно расположить 2 дюйма от переднего края (т.е., большого холодильника, трактора etc.), то струбцина как близко к это положение как возможный.
8. приток повторения и возместить зажимать на всех других сторонах продукта которые показаны в регулируя графиках как приемлемое для регуляции струбцины.
Согласно стандартам вердикта, если там, то один деталь провалил тест, тогда положил вперед «отказ теста регулируя лист
Зажимать силу: |
50-3000kg |
Размер зажимая доски: |
1200 1200mm |
Максимальный зажимая космос: |
1200 к 1200 1200mm |
Минимальный зажимая космос: |
400 к 1200 1200mm |
Зажимать скорость: |
5-50mm/min |
Космос Up-down: |
100-600mm, регулируемый, можно подгонять |
Размер: 3 |
810 к 1900 2100 |
Вес: |
800kg |
Сила: |
380v/ 50Hz |
Система управления: |
PLC запрограммировал контроль |
Внимания
1. Любое обслуживание вне гонораров Гуандуна, Китая, перехода и перемещения будет оплачено клиентом.
2. Приборы пробуют быть использованным в следующих ситуациях:
a. Вибрация, тряся случай.
b. Сразу солнечный свет.
c. Горячие, пылевоздушные, влажные места.
d. Для обеспечения безопасного, поставка AC машины должна хорошо быть заземлена.
e. Не используйте сильные растворители (как: коксобензол, нитро стиральная машина масла).
f. Не впрысните воду и твердые частицы в машину; предотвратите повреждение к электрическим деталям и электрошоку.
g. Аппаратура показывает разборку и отладка может только быть измерена государственным департаментом одобрила блоки и компания, другие люди не позволила отремонтировать.
