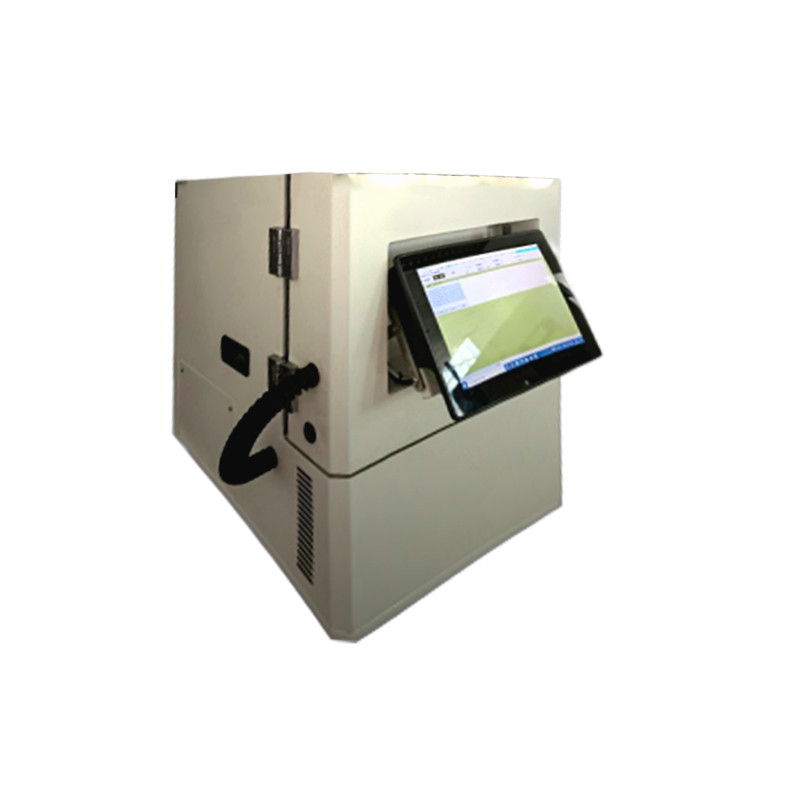

Испытательное оборудование машины SATA теста опознавания обломока умное

Испытательное оборудование машины SATA теста опознавания обломока умное

Главные особенности:

1. Поддержка для испытания продуктов SATA;

2. Поддержка для изготовления на заказ числа частей теста произведенных для SATA, например 96 частей, 124 частей, 196 частей, 256 частей, etc;

3. Поддержка для развития микро- и небольших изготовлений на заказ, например 6, 12, 18, etc;

4. Испытывать поддержки (- 70 градусов к +180 градусов);

5. Поддержка для анормалных тестов тестов отказа источника питания и стареть;

6. Поддержка для автоматизированный испытывать контроля температуры;

7. Поддержка для умного контроля всех тестов используя программное обеспечение;

8. Поддержка для customisation программного обеспечения теста;

9. Поддержка для выравнивания скорости воздуха и температуры в камере;

10. Поддержка для быстрых повышения температуры и управления падения;

11. Поддержка для подгонянного развития вызревания SATA;

12. Поддержка для сетевого контроля, позволяющ стороннему контролю теста и просмотра результатов теста;

13. поддержка для испытывать дистанционного управления ПРИЛОЖЕНИЯ;

Главные компоненты машины:

1. Полная испытательная система состоит из повсюду камеры температуры, материнской платы ПК ТЕСТА, ПЛИНТУСА и доски премьер-министра, приспособления теста ESD, кабели КАБЕЛЯ данным по передачи, ESD спереди и сзади изолировали панели волокна, мейнфрейм платформы экрана касания работая, подгонянные герметизируя штепсельные вилки, фронт ESD стойка материнской платы ПК, особенное электропитание теста, доски FPGA, etc.

Основные аппаратные компоненты:

1. Материнские платы теста ПК ТЕСТА;
2. Доски ПЛИНТУСА;
3. Полные цепи машины и компоненты регулятора мощности;
4. Приспособления теста ESD для противостатических продуктов;
5. Листы волокна ESD противостатические спереди и сзади изолируя;
6. Уплотнения силикона для высокого и низкотемпературного сопротивления;
7. Шкафы материнской платы компьютера ESD противостатические передние;
8. Кабель КАБЕЛЯ данным по передачи;
9. Особенные электропитания теста;
10. Переключатель гигабита;
11. Хозяин консоли.

Главные компоненты раздела программного обеспечения и оборудования:

1. ПК теста: 1 набор включая материнскую плату, C.P.U., HDD, жесткий диск, и электропитание. Компьютерная аппаратура теста главным образом установлена согласно следующим PCT, БИТУ, MDT, и FDS;
2. Консоль: набор высококачественного хозяев ПК касания который может контролировать всю деятельность ПК теста, интерфейс контроля для теста, использован для отправки команд теста и сценариев конфигурации, и центр управления теста;

Описание оборудования SSD SATA умного и интегрированной программным обеспечением испытательной системы:

1. Испытательная система SSD PCIe умная основана на платформе операционной системы Win10. Через открытый scripting режим, температуру высокой и низкотемпературной камеры и детали теста продукта PCIE можно доработать по желанию, и данные можно перенести через систему Linux и смазчика дороги для того чтобы достигнуть деятельности одн-щелчка, работы сетевого управления, сохранения, умного управления данными и постоянного удерживания результатов теста.
2. Оно конструировано для надежности и долгосрочной стабильности SSDPCIE, включая оборудование, программное обеспечение, и дизайн механизма, цель сделать тест как автоматизированный как возможный, детали конфигурации теста более гибкие, доступные каналы теста больше, и сохраняет космос.

Особенности системы

1. PCBA и приспособления расквартированы в изготовленной на заказ камере с несколько к множества доскам ПК (в зависимости от размера камеры, небольших камер для проверки SSD и больших камер для продукции SSD). Это сохраняет космос и увеличивает число доск, который нужно испытать (множественные наборы можно легко настроить).
2. Одну материнскую плату ПК можно подключить и испытать с 6 SATA SSDs в то же время, поддерживающ SATA2.0 и SATA3.0 тип SSDs.
3. Программное обеспечение ориентированного на заказчика теста Линукса и Windows, содержание теста может быть установлено одними или больше файлами сценария. Поддерживает различные тесты отказа источника питания, Ожог-В-тест, поверочные испытания расхода энергии, etc.
4. ПК Windows можно соединиться с несколькими ПК испытательной системы через Ethernet, и сценарий редактируя на стороне Windows можно использовать автоматического управления для того чтобы режим температура камеры и выполнить множественные детали теста.
5. Поддержка для измерения и проверки расхода энергии SSD.
6. Функция журнала UART поддержек для того чтобы собрать все сообщения отправленные каждым SSD под тестом через свой порт UART (дизайны SSD должны поддержать соединение сигналов UART со специфическими пальцами золота штыря).
7. Изготовленное на заказ программное обеспечение теста Линукса соединяется с доской через интерфейс USB.

Тест силы задействуя:

1. Основная цель этого теста проверить что SPOR работает как следует. Это обычно включает следующие тесты силы вниз.
2. В конце концов SSD пишет команды был завершен, ПК выдает резервную немедленную команду, и после этого приводит в действие вниз. Это использовано для КРЫШКИ SSDs NOPLP.
3. В конце концов команды SSDwrite завершены, ПК приведены в действие немедленно. После приводить в действие вверх снова, все данные написанные перед последним отказом источника питания должны быть сравнены.
4. Выключение (SPOR) пока writecommand все еще в прогрессе. После приводить в действие вверх снова, всем данным написанным перед последним отказом источника питания нужно быть сравненным.
5. Поток выполнения программы используемый пишет SSD не связан с потоком комплекса предпусковых операций, поэтому случайное выключение гарантировано.
6. Тест расхода энергии.
7. Расход энергии тестов во время чтения, пишет и бездельничает для того чтобы экранировать вне силу голодное SSDs.
8. Проверка технических характеристик.
9. Тесты читают и пишут характеристику рабочое для того чтобы экранировать вне анормалное SSDs.
10. Ожог-в тесте.
11. Подобный тесту режима Ожог-В-теста LBA Windows, 7 картин доступны.

Описание ПК теста:

1. ПК теста главным образом использован для того чтобы испытать потери электропитания SSD, массовое чтение/пишет сравнение, полный прочитанный диск/пишет, старея тест средств массовой информации с определенными картинами, статистикой новых плохих блоков и испытание протокола, PCT теста etc. главным образом разделены в следующие категории: PCT, БИТ, MDT и FDS.
2. PCT (тест силы задействуя): Тесты потерь электропитания различной картины анормалные, испытывающ обработку потерь электропитания и реконструкцию алгоритмов SSD, проверяя целостность данных во время анормалных потерь электропитания.
3. СДЕРЖАЛ (Ожог-в тесте): проверяет что различные картины прочитаны/написаны последовательно или случайно, и удар различных картин по средствам массовой информации.
4. MDT (тест Мульти-привода): Проверяет что SSD поддерживает команды спецификации ATA1-8, отправляет поддержанные команды к SSD и проверяет что результаты имеют нет
5. Результаты будут подтвержены для всех проблем.
6. FDS (полная развертка привода): Полный привод прочитать и написать деятельность на SSD для проверки что составляя карту таблица правильна;

ПК теста детализировал особенности:

1. Тест силы PCT задействуя

1. Конфигурация различных картин;
2. Конфигурация чтения/написать размеры данных;
3. Последовательный против случайного чтения/написать конфигурации сравнения;
4. проверка анормалного выключения против нормальной целостности данных выключения;
5. scripting для того чтобы контролировать времена включения питания и силы-вниз;
6. Определяющ считывание данных/напишите деятельность для LBAs;
7. Испытывая алгоритмы SSD для силы-вниз обрабатывая и реконструкция;
8. испытывая значения требования стабильности и емкостной нагрузки UPS;
9. Испытывать времен ботинка диска;
10. Испытывать стабильность функций управления силы продукта;
11. Испытывая вызревание UPS дисков теста;
12. Испытывать на уровне платы электронных блоков для паять на повсюду температурах;
13. возможность использовать ее для проверки предохранения от отказа источника питания продуктов SSD на рынке
14. проверка совместимости SSD с различными материнскими платами;
15. Проверка отделки;
16. Автоматические сбережения журналов теста и регулярных загрузок;

1. СДЕРЖАЛ Ожог-в тесте

1. Утверждение последовательного чтения/пишет соответствовать и представление для различных Pattens;
2. проверка случайного чтения/написать сравнения и представление для различного Patten;
3. Статистика на ударе различных картин по средствам массовой информации;
4. Старея испытание различных продуктов Patten;
5. Полное и автоматическое испытание всех картин;
6. Отсчет и картина участка могут быть написанный;
7. Время теста для чтения/пишет проверку сравнения может быть набором;
8. Считать новых плохих блоков во время испытывать;
9. Определите размер рамки для того чтобы испытать полную функциональность продукта;
10. Проверка информационного канала между ГДР, внезапная, и интерфейс;
11. Проверка чтения SSD случайного/написать стабильность представления;
12. Автоматически сохраните журналы теста и загружайте они на регулярной основе;

1. Тест привода MDT Multi

1. Номер участка конфигурируемый;
2. LBA28 и LBA48 конфигурируемы;
3. Проверка совместимости протоколов интерфейса продукта;
4. Проверка поддержки продукта для команд определенных в протоколе и своей статистике;
5. Возможность определять команды выполнить уместные испытания по продукт;
6. проверка чтения/написать деятельность для команды ДАННЫХ и сравнения данных;
7. Проверка поддержки команды Не-данных;
8. Автоматические сбережения журналов теста и регулярных загрузок;

1. Развертка привода FDS полная

1. Полное чтение диска и написать деятельность для проверки правильности диска составляя карту таблица и для того чтобы выполнить деятельность сравнения;
2. Номера картины и участка конфигурируемы;
3. Конфигурируемое время для чтения/написать деятельность;
4. Экранировать внезапного для плохих блоков и слабых блоков;
5. Утверждение ГДР против всех блоков вспышки;
6. Проверьте что алгоритм SSD составляя карту таблица правилен;
7. Автоматические сбережения журналов теста и регулярного загружать;
