Удар испытывая камеру термального удара смотрового окна системы чистки сухого воздуха
Термальный удар Чамбер.пдф
1. Описание:
Удар испытывая камеру термального удара смотрового окна системы чистки сухого воздуха идеальная машина испытания электронных блоков, металла, химических материалов, компонентов автоматизации, модуля связи, оборонной отрасли обороны страны, авиационно-космической промышленности, субстрата БГА, ПКБ, электронного обломока ИК, материалов керамического и высокого полимера полупроводника. Степень в одно мгновение весьма высокими температурами и весьма - окружающая среда низкой температуры может допустить непрерывное, вхэребы химические изменения в большинств коротком периоде времени испытать свои тепловое расширение и сужение причиненные физическим повреждением
2. Спецификации удара температуры 3-зоны повсюду имитируют машину:
|
Система
|
тест 2-зоны посредством более влажного переключения
|
|
камера 3-зоны
|
|
Модель
|
ХД-Э703-50А/ХД-Э703-50В
|
ХД-Э703-100А/ХД-Э703-100В
|
Подгонянный
|
|
Представление
|
Испытательный участок
|
Высокотемпературный. выдержка ранге*1
|
+60~ к +200°К
|
|
Низкотемпературный. выдержка ранге*1
|
°К -65то 0
|
|
Темп. зыбкость *2
|
±1.8°К
|
|
Горячая камера
|
Подогрейте верхний предел
|
+200°К
|
|
Темп. нагрейте вверх тиме*3
|
Окружающий темп. к +200°К в пределах 30мин
|
|
Холодная камера
|
Пре-крутой нижний предел
|
-65°К
|
|
Темп. вытяните время простоя *3
|
Окружающий темп. к -65°К в пределах 70мин
|
|
Темп. спасение (2-зоне)
|
Условия спасения
|
2-зона: Высокотемпературный. минута выдержки +125°К 30, низкотемпературная. минута выдержки -40°К 30; Образец 6,5 кг (корзина 1.5кг образца)
|
|
Темп. время восстановления
|
Не позднее 10 МИН.
|
|
Конструкция
|
Внешний материал
|
Колд-роллед ржавчин-придало непроницаемость стальная пластина
|
|
Материал испытательного участка
|
Нержавеющая сталь СУС304
|
|
Доор*4
|
Обслуживаемая вручную дверь с открывает кнопку
|
|
Подогреватель
|
Подогреватель провода прокладки
|
|
Блок рефрижерации
|
Сыстем*5
|
Механическая система рефрижерации каскада
|
|
Компрессор
|
Герметически закрытый компрессор переченя
|
|
Механизм расширения
|
Электронный клапан расширения
|
|
Хладоагент
|
Высокотемпературная сторона: Р404А, низкотемпературная сторона Р23
|
|
Охладитель
|
Сваренный нержавеющей сталью теплообменный аппарат плиты
|
|
Циркулятор воздуха
|
Вентилятор сирокко
|
|
Более влажный управляя блок
|
Цилиндр воздуха
|
|
Штуцеры
|
Порт кабеля с диаметром 100мм на левой стороне (правильная сторона и сделанный портноем размер диаметра доступны как варианты), терминал управлением электропитания образца
|
|
Внутренние размеры (В кс Х кс д)
|
350 С 400 кс 350
|
500 кс 450 кс 450
|
Подгонянный
|
|
Емкость испытательного участка
|
50Л
|
100Л
|
Подгонянный
|
|
Нагрузка испытательного участка
|
5 кг
|
10 кг
|
Подгонянный
|
|
Внешние размеры (В кс Х кс д)
|
1230 кс 1830 кс 1270
|
1380 кс 1980 кс 1370
|
Подгонянный
|
|
Вес
|
800кг
|
1100кг
|
Н/А
|
|
Общего назначения требования
|
Позволяемые внешние условия
|
+5~30°К
|
|
Электропитание
|
АК380В, 50/60Хз, трехфазное, 30А
|
|
Охлаждая водоснабжение прессуре*6
|
02~0.4Мпа
|
|
Охлаждая водоснабжение рате*6
|
³ /h 8м
|
|
Работая темп охлажденной воды. ряд
|
°К +18 до 23
|
|
Уровень шума
|
дБ 70 или понижает
|
Преимущество продукта
1. Камера ударного испытания 2 зон термальная прошла тест МИЛ, ДИН, ИЭК и АСО, етк стандартный
2. КЛИМАТ обеспечивает вас с новым Ном тип термальной камеры ударного испытания
3. Оборудованный с зоной эксперимента 100Л и 300Л и превосходным единообразием температуры
4. Равномерный стресс температуры можно приложить к образцу.
5. Широко использованный в исследовании, развитии и испытании, продукции и других полях.
Характеристики продукта
1. Время восстановления температурыобразца было сокращено 2 случаями.
2. Метод 2 коробок был принят для того чтобы сократить время испытания.
3. Значительно уменьшает удар вибрации образца когда он двигает в зону эксперимента.
4. С функцией спасения комнатной температуры. После этого образец можно безопасно извлечь после испытывать.
5. Легкий для того чтобы измерить образец и оборудованный с внешне проводкой кабеля подводимого напряжения.
3. Предохранительные устройства удара температуры 3-зоны повсюду имитируют машину:
- Горячий переключатель предохранения от оверхэат камеры
- Холодный переключатель предохранения от оверхэат камеры
- Сигнал тревоги перегрузки циркулятора воздуха
- Протектор давления холодильника высокий
- Переключатель температуры компрессора
- Переключатель воздушного давления
- Взрыватель
- Реле водяной взвеси (вод-охлаженная спецификация только)
- Автомат защити цепи компрессора
- Автомат защити цепи подогревателя
- Оверхэат испытательного участка/оверкоол протектор
- Клапан чистки воздуха
Дизайн структуры
1. Раковина: Распылите гальванизированную стальную пластину цвета, сурфасеелектростатик обработку брызг.
2. Вкладыш: СУС 304 нержавеющей стали.
3. Теплоизоляционный слой: Доска пены полиуретана и стекло - волокно.
4. Уплотнение: Сырье кремния особой чистоты Тошиба резиновое, эффектно предотвращает постареть.
5. Подогреватель: Электронагреватель сплава Кр Ни.
6. Корзина образца: СУС 304 нержавеющей стали;
чистая корзина металла 5; 100Л: В700*Х40* Д410ММ/величина наибольшей допускаемой нагрузки на опору 5кг 300Л: В970*Х40*Д680ММ/величина наибольшей допускаемой нагрузки на опору 10кг.
Контроль
Деятельность и установки упрощенные при помощи дисплея ЛКД сенсорного экрана (инструкции показали на экране). На-аглансе подтверждении телевизионных испытательных таблиц, температур испытательного участка, циклов температуры, и дисплеев диаграммы тенденции.
|
Устанавливать
|
Взаимодействующие важные исходные данные сенсорной панелью
|
|
Дисплей
|
ЛКД (5,7 дюйма)
|
|
Функция контроля температуры
|
Испытательный участок: темп выдержки.
Горячая камера: подогревать темп.
Холодная камера: пре-охлаждая темп.
|
|
Управление ПИД
|
|
Диапазон температур Пресет
|
Высокая температура: 60 то200'К
Низкая температура: -78 до 0' к
|
|
Разрешение установки
|
1' к
|
|
Входной сигнал
|
Тип т термопары (медь/Мед-никель)
|
|
Ряды установки и индикации
|
Время Пресет: 0 МИН. к 99 часов и 59 МИН.
Цикл Пресет: 1 до 9 999 циклов
|
|
Вспомогательная функция
|
Пресет таймера
Оверхэат/оверкоол защита
Выбор спасения прекращения подачи электроэнергии
Установка времени восстановления температуры
Память программы
Автоматическое выключение силы
Запрограммированный дисплей времени
Выбор режима завершения теста
Диаграмма тенденции
Дисплей истории сигнала тревоги
Тарировка датчика
Связь УСБ РС-232/
|
Система кондиционирования воздуха
1, управление воздушным движением: принудили циркуляция вентиляции, метод термостата баланса (БТК). Этот метод не только ссылается на случай системы охлаждения для работы в непрерывном режиме, системы управления согласно точке отсчета температуры подогревателя для того чтобы контролировать выход результатов автоматически высчитывать выход ПИД, и в конечном счете достигается динамического равновесия.
2, середины воздуха обеспечивая циркуляцию: построенный между трубопроводом вентилятора циркуляции воздуха и длинноосным нержавеющей стали, пользой холодильников энергии эффективных и регулированной системой, эффективным и эффективным вентилятором теплообмена, для того чтобы достигнуть цели изменения температуры. болтом регулируемого выхода воздуха регулируя, таким образом значительно улучшая единообразие температуры камеры;
3, метод воздушного охлаждения: многошаговый теплообменный аппарат воздуха диафрагмы.
4, нагрев воздуха: Электронагреватель хрома никеля Ваткинс качественный.
Действия обслуживания камер термального удара
1, разумный выбор положения установки для установки измерений: высушите, не-потек дождя и место снега.
2, измерения осмотра квалифицированные вручную ежедневно для материалов изоляции сломленная труба пара прегражены для технической технологии подтверждения и избавления.
3, сигнал тревоги можно установить как условные утечка пара или государство выключения звука сигнала тревоги и прибора света небольшого для того чтобы облегчить удерживание открытия измерений риска замерзая и своевременной корректировки.
4, осмотр обслуживания аппаратуры измеряют областью ответственной за регулярный осмотр предопределенным маршрутом осмотра. Проверить осмотр изоляции клапана трубопровода нормален, инкубатор нормален, гидродобные середины нормальны, упаковка теплоизолирующего материала неповреждена, электропитание нагрева электрическим током и другие компоненты нормальны.

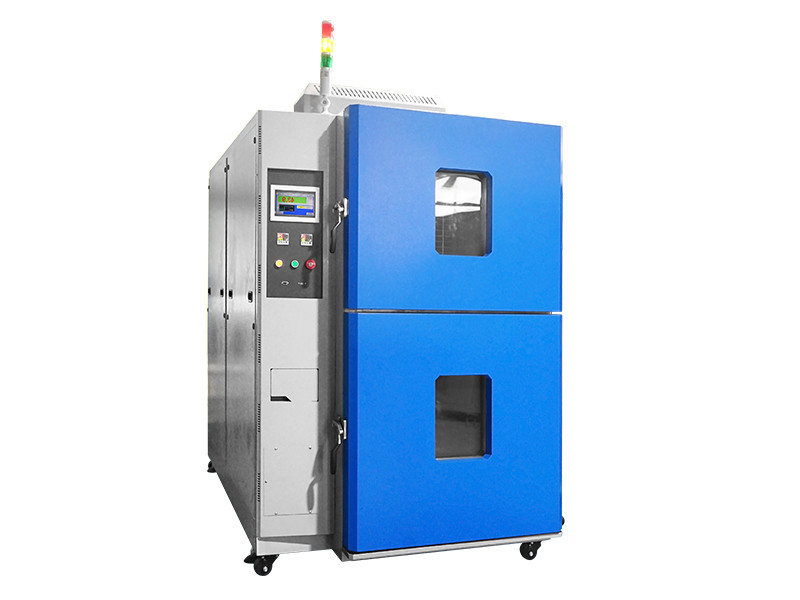

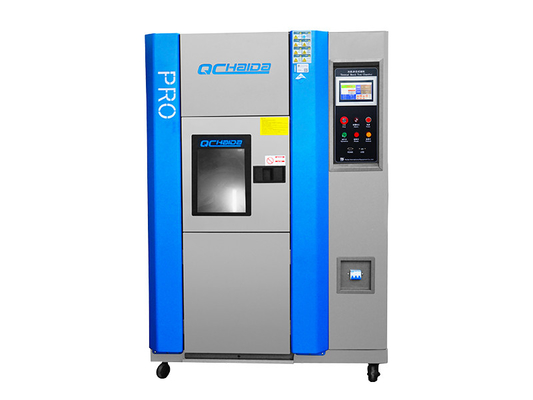

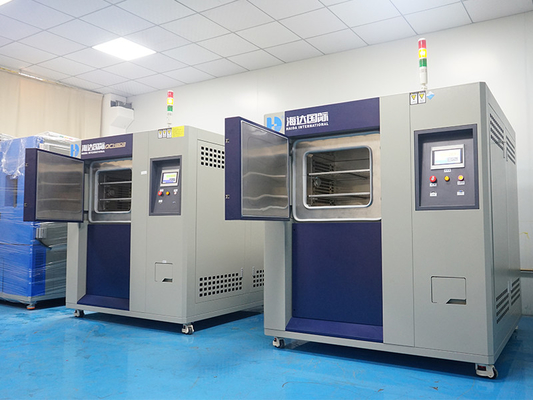

4. Удар температуры 3-зоны повсюду имитирует взгляд машины теста:
(Камера теста)
Упаковка & грузить
Покрывают с фильмом воздушного пузыря перед положенный им в деревянный случай, который не только имеет хорошую амортизацию, сопротивление удара, жара - запечатывание и также имеет трицератопса клиента симуляции Аниматроник преимущества корозии нетоксических, непахучих, влаги, хорошей прозрачности етк.
Наши обслуживания
Если вы смотрите на любые проблемы в будущем во время процесса, то испытания мы обещаем что мы передаст вам ответ в течение 48 часов и решение обеспечивает не позднее 3 рабочего дня. Мы можем предложить видео деятельности и английскую деятельность муануал. Мы можем обеспечить видеоконференцию. Если клиенты требуют локального сервиса, то переход и дорожные расходы будут принесены клиентом.
1. Пре-обслуживание
24 часа онлайновой службы для вашего советуют с.
Помощь выбирает правую модель, и серия обслуживания, человека, советует.
2. Среднее обслуживание
--Дайте вам наилучшее предложение
--Обеспечьте скидку для заказа много наборов
--Сделайте запрос клиента:
--Выберите условие оплаты вы конвиенент.
--Быстро продукция и доставка, сообщают вас во времени.
--Смогите обеспечить значение фактуры как вы как для того чтобы уменьшить ваш налог.
3. Обслуживания после продажи
--обслуживание гарантии 1 года и все обслуживание жизни.
--Техническое Эгинер авалибле для международный трайннинг.
--Освободите изменение для некоторых частей
--Дистанционное управление техническое советует с
--Свободная установка ДВД
--План обслуживания
4, обязательство:
Мы подпишем письмо обязательства пока мы подписываем контракт, который улучшит ваше доверие к нам.
5, хорошая упаковка:
Хорошая упаковка: Покрывают с фильмом воздушного пузыря перед положенный им в деревянный случай, который не только имеет хорошую амортизацию, сопротивление удара, жара - запечатывание и также имеет трицератопса клиента симуляции Аниматроник преимущества корозии нетоксических, непахучих, влаги, хорошей прозрачности етк.
