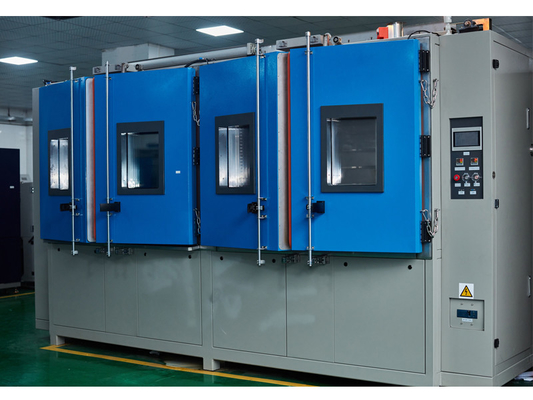

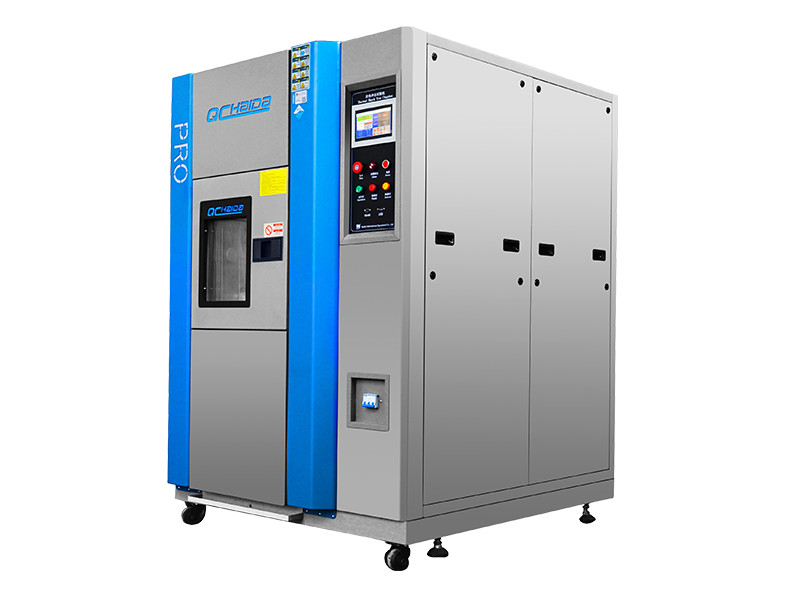

Камера термального удара передачи образца Therma циркулятора воздуха ровная
Камера ударного испытания зоны HD-E703 3 термальная….
Описание:
Камера удара ровного образца therma циркулятора воздуха transferThermal согласно требованиям к, дизайну и изготовлению потребителя машины соответствующим для электрических и электронных продуктов и компонентов повсюду теста удара температуры и хранения и испытательной среды высокотемпературной или низкой температуры. Для потребителей машины (или частей), электроприборов, аппаратур, материалов, покрытия, покрытия, etc для соответствуя быстрого испытания окружающей среды климата, образца (s) к образцу (s) или поведения теста.
Соотвествуйте:
Метод теста GB/T2423.1 на низкой температуре; Высокотемпературный метод теста GB/T2423.2;
Тест температуры GB/T2423.22; Тест удара температуры GJB150.5;
Тест удара температуры GJB360.7-87; GJB367.2-87, тест удара 405 температур.
Камера теста температуры серии камеры SJ/y73 T10186-91 теста температуры серии SJ/y73 T10187-91
Метод изменений температуры GB/T2424.13 N_ - метод теста _IEC68-2-14 2002 тестов для директивы теста изменения температуры
Правила автозапчастей теста выветривания QC/T17-92 температуры GB/T2423.22-2002 общие
Термальный соединитель тестовой программы удара EIA364-32 (цикла температуры) электрический и гнездо оценки экологического воздействия
Преимущества
Метод 1010,8 военного стандарта 883 встреч с 15lbs. продукта
Переключатели предела останавливают процесс передачи и учитывают точный располагать продукта
Цепь сигнала тревоги и выключения обеспечить сверх/под предохранением от температуры для обеспечения безопасности продукции и точных результатов теста
Эффективная система рефрижерации обеспечивает термальную возможность для встречи времен стабилизации температуры для военных спецификаций
Оцененное значение – вода охлаженная против охлаждать жидкого азота
Особенности
Вертикальная циркуляция воздуха
2" путешествующ порт
Под открытым небом, быстр-отвечающ, малая масса, нагревающие элементы провода нихрома
2 типа зоны с горячими/холодными установками отсека
Система рефрижерации каскада с управлением TEV и 2 полу-герметичными компрессорами
Пар-плотные, внутренние вкладыши сделали из 100% непрерывно свариваемых нержавеющих сталей
Полно автоматический, управление камерой PID через цифробуквенный дисплей
Горизонтальные или вертикальные конфигурации
Керамиковые изоляторы
Изоляция стеклоткани и полиуретана обеспечивает минимальную термальную передачу
двери Двух-набивкой предусматривают дополнительную изоляцию
Переключатель двери
Переключатель предела
транспортная система Двойн-экипажа с нержавеющей сталью, корзиной ячеистой сети
Диапазоны температур:
С рефрижерацией одиночного этапа: - 35°C к + 200°C, +/- 0,5 deg. после стабилизации
С системой рефрижерации каскада: - 73°C к + 200°C, +/- 0,5 deg. после стабилизации
Стандартный ряд влажности: RH 20% до 98% в ряде сухого шарика от +20°C к +85°C, ограничиваемому точкой росы +3°C
Спецификации
|
Система
|
тест 2-зоны посредством более влажного переключения
|
|
камера 3-зоны
|
|
Модель
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Подгонянный
|
|
Представление
|
Испытательный участок
|
Высокотемпературный. выдержка range*1
|
+60~ к +200°C
|
|
Низкотемпературный. выдержка range*1
|
°C -65to 0
|
|
Temp. зыбкость *2
|
±1.8°C
|
|
Горячая камера
|
Подогрейте верхний предел
|
+200°C
|
|
Temp. нагрейте вверх time*3
|
Окружающий temp. к +200°C в пределах 30min
|
|
Холодная камера
|
Пре-крутой нижний предел
|
-65°C
|
|
Temp. время простоя *3 тяги
|
Окружающий temp. к -65°C в пределах 70min
|
|
Temp. спасение (2-zone)
|
Условия спасения
|
2-зона: Высокотемпературный. минута выдержки +125°C 30, низкотемпературная. минута выдержки -40°C 30; Образец 6,5 kg (корзина 1.5kg образца)
|
|
Temp. время восстановления
|
Не позднее 10 MIN.
|
|
Конструкция
|
Внешний материал
|
Cold-rolled ржавчин-придало непроницаемость стальная пластина
|
|
Материал испытательного участка
|
Нержавеющая сталь SUS304
|
|
Door*4
|
Обслуживаемая вручную дверь с открывает кнопку
|
|
Подогреватель
|
Подогреватель провода прокладки
|
|
Блок рефрижерации
|
System*5
|
Механическая система рефрижерации каскада
|
|
Компрессор
|
Герметически закрытый компрессор переченя
|
|
Механизм расширения
|
Электронный клапан расширения
|
|
Хладоагент
|
Высокотемпературная сторона: R404A, низкотемпературная сторона R23
|
|
Охладитель
|
Сваренный нержавеющей сталью теплообменный аппарат плиты
|
|
Циркулятор воздуха
|
Вентилятор сирокко
|
|
Блок демфера управляя
|
Цилиндр воздуха
|
|
Штуцеры
|
Порт кабеля с диаметром 100mm на левой стороне (правильная сторона и портной сделали размер диаметра доступны как варианты), терминал управлением электропитания образца
|
|
Внутренние размеры (w x h x d)
|
350 X 400 x 350
|
500 x 450 x 450
|
Подгонянный
|
|
Емкость испытательного участка
|
50L
|
100L
|
Подгонянный
|
|
Нагрузка испытательного участка
|
5 kg
|
10 kg
|
Подгонянный
|
|
Внешние размеры (w x h x d)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Подгонянный
|
|
Вес
|
800kg
|
1100kg
|
N/A
|
|
Общего назначения требования
|
Позволяемые внешние условия
|
+5~30°C
|
|
Электропитание
|
AC380V, 50/60Hz, трехфазное, 30A
|
|
Охлаждая водоснабжение pressure*6
|
02~0.4Mpa
|
|
Охлаждая водоснабжение rate*6
|
³ /h 8m
|
|
Работая temp охлажденной воды. ряд
|
°C +18 до 23
|
|
Уровень шума
|
dB 70 или понизить
|
Предохранительные устройства
- Горячая камера перегревает переключатель защиты
- Холодная камера перегревает переключатель защиты
- Сигнал тревоги перегрузки циркулятора воздуха
- Протектор давления холодильника высокий
- Переключатель температуры компрессора
- Переключатель воздушного давления
- Взрыватель
- Реле водяной взвеси (вод-охлаженная спецификация единственная)
- Автомат защити цепи компрессора
- Автомат защити цепи подогревателя
- Испытательный участок перегревает/overcool протектор
- Клапан чистки воздуха
Ежедневное обслуживание
1. Система рефрижерации используя охлаженный воздухом вентилятор конденсатора должна быть конденсатор регулярного технического обслуживания, удаления и дезактивации, обеспечить хорошее проведение передачи тепла вентиляции
2, горячих и холодных удара я длинное выключение не использованы регулярно каждой половинной силе, время силы нет чем один час, и связанные запасные части и оборудование для испытаний действуют как следует.
3, горячих и холодных коробки удара должны быть, который очищают регулярно испарителем: уровни чистоты потому что тест различен, в принудили, который влияние циркуляции воздуха, оно соберут много частицки пыли и другие небольшие объекты на испарителе должны быть очищены регулярно.
4, низкотемпературный вентилятор циркуляции камеры, вентилятор конденсатора и чистая коррекция баланса: чистка и испаритель подобны из-за различной камеры рабочей Среды, обеспечивая циркуляцию вентилятора, соберут много пыль и другие небольшие частицы на вентиляторе конденсатора объекта если регулярная чистка.
5, горячие и холодные приборов коробки удара, который нужно двинуть предпочтительно на наведение техника инструментирования падиа ASHDOWN Lai, во избежание повреждение к оборудованию, как перестановка собственной личности клиента, должны иметь профессиональный электрика перед поворачивать на силу подтвердить правильную деятельность цепи, или будут, который сгорели компоненты оборудования родственные.
