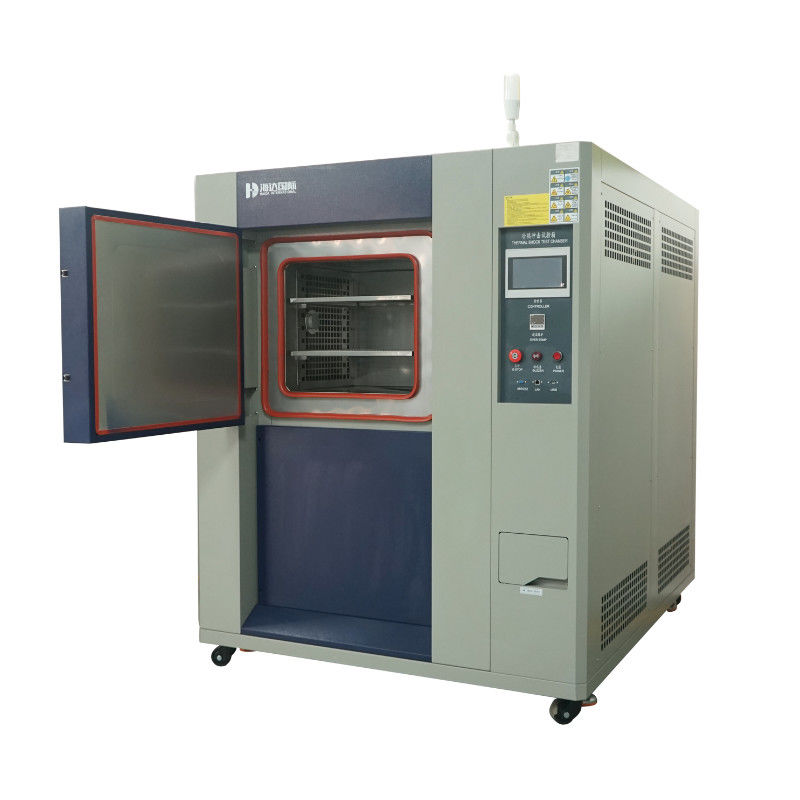

CE сертифицированная камера испытаний на тепловой удар AC380V 50/60Hz
Камера теплового удара.pdf
1Описание:
Тепловой удар испытательной камеры используется для проверки подшипника степени материальных структур и композитного материала в мгновенной и непрерывной высокой температуры и чрезвычайно низкой температуры среды,который в кратчайшие сроки испытывает тепловое расширение и сокращение, вызванные химическими изменениями или физическими повреждениями.электроники и других материалов могут быть использованы в качестве основы для улучшения своих продуктов или ссылки.
2Спецификации испытательной камеры для испытаний на тепловой удар:
|
Система
|
Испытание в двух зонах с помощью переключения амортизатора
|
|
Трехзоновая камера
|
|
Модель
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Настраиваемый
|
|
Производительность
|
Испытательная зона
|
Диапазон воздействия высокой температуры*1
|
от +60 до +200°C
|
|
Диапазон низкой температуры*1
|
-65 до 0 °C
|
|
Температурные колебания *2
|
±1,8°C
|
|
Горячая камера
|
Верхняя граница предварительного нагрева
|
+200°С
|
|
Время нагрева *3
|
Температура окружающей среды до +200°C в течение 30 мин.
|
|
Холодная камера
|
Нижняя граница предварительного охлаждения
|
-65°С
|
|
Время снятия *3
|
Температура окружающей среды до -65°C в течение 70 мин.
|
|
Временное восстановление (2 зоны)
|
Условия возврата
|
Две зоны: высокая температура +125°C 30 мин, низкая температура -40°C 30 мин; образец 6,5 кг (корзина с образцами 1,5 кг)
|
|
Время восстановления
|
Через 10 минут.
|
|
Строительство
|
Внешний материал
|
Холоднопрокатная ржавчивая стальная плита
|
|
Материал испытательной зоны
|
SUS304 из нержавеющей стали
|
|
Дверь*4
|
Ручная дверь с кнопкой отключения
|
|
Нагреватель
|
Нагреватель с проволокой
|
|
Охладитель
|
Система*5
|
Механическая система каскадного охлаждения
|
|
Компрессор
|
герметически запечатанный компрессор для свертывания
|
|
Механизм расширения
|
Электронный вентиль расширения
|
|
Рефрижератор
|
С высокотемпературной стороны:R404A, с низкотемпературной стороны R23
|
|
Охладитель
|
Теплообменник из нержавеющей стали
|
|
Циркулятор воздуха
|
Вентилятор сироко
|
|
Двигательный агрегат амортизатора
|
Воздушный баллон
|
|
Фитинги
|
Кабельный порт с диаметром 100 мм на левой стороне (правая сторона и размер диаметра на заказ доступны в качестве опции), образец терминала управления питанием
|
|
Внутренние размеры (W x H x D)
|
350 х 400 х 350
|
500 х 450 х 450
|
Настраиваемый
|
|
Пропускная способность испытательной зоны
|
50 л
|
100 л
|
Настраиваемый
|
|
Нагрузка на испытательную зону
|
5 кг
|
10 кг
|
Настраиваемый
|
|
Внешние размеры (W x H x D)
|
1230 х 1830 х 1270
|
1380 х 1980 х 1370
|
Настраиваемый
|
|
Вес
|
800 кг
|
1100 кг
|
Никаких
|
|
Требования к полезности
|
Допустимые условия окружающей среды
|
+5~30°C
|
|
Электрическое питание
|
AC380V, 50/60Hz, трехфазный, 30A
|
|
Давление подачи охлаждающей воды*6
|
02 ~ 0,4 МПа
|
|
Степень подачи охлаждающей воды*6
|
8м3 /ч
|
|
Диапазон температуры охлаждающей воды
|
+18 до 23 °C
|
|
Уровень шума
|
70 дБ и ниже
|
3. Устройства безопасности испытательной камеры для испытаний на тепловой удар :
Выключатель защиты от перегрева в горячей камере
Выключатель защиты от перегрева холодной камеры
Сигнализация перегрузки циркулятора воздуха
Защита холодильника от высокого/низкого давления
Выключатель температуры компрессора
Выключатель давления
Зажигалка
Реле с водной подвеской (только спецификация для охлаждения водой)
Выключатель компрессора
Выключатель отопления
Защита от перегрева/переохлаждения испытательной зоны
Вентиль очистки воздуха
4Примечания
1. Если требуется нижний предел диапазона воздействия высокой температуры + 60°C или нижний предел диапазона воздействия низкой температуры - 60°C, выберите опцию "Вздействие температуры окружающей среды"
2. Если колебания температуры должны быть ниже ±1,8°C, пожалуйста, выберите пакет "Локо колебания температуры"
3Время нагрева/снижения температуры применяется только при независимой работе камеры.
4. Если требуется автоматически работающая раздвижная дверь, пожалуйста, выберите пакет "Автоматически работающая дверь"
5Конденсатор с воздушным охлаждением / Конденсатор с водяным охлаждением оба доступны
6. Наносить только на водоохлаждаемый конденсатор
5Контроль.
(Цветовая интерактивная система с сенсорным экраном)
Операция и настройки упрощены с помощью сенсорного LCD-дисплея (инструкции отображаются на экране).и графики трендов.
|
Настройка
|
Интерактивный ключ с помощью сенсорной панели
|
|
Дисплей
|
ЖК-дисплей (5,7 дюйма)
|
|
Функция регулирования температуры
|
Испытательная область: температура воздействия.
Горячая камера: температура предварительного нагрева.
Холодная камера: температура до охлаждения.
|
|
Управление PID
|
|
Предварительно установленный диапазон температуры
|
Высокая температура: от 60 до 200 °C
Низкая температура: от -78 до 0°C
|
|
Установка разрешения
|
1 ̊C
|
|
Ввод
|
Термопары типа T (медь/медь-никель)
|
|
Диапазоны настройки и показания
|
Время настройки: от 0 мин. до 99 часов и 59 мин.
Предварительно установленный цикл: от 1 до 9,999 циклов
|
|
Функция аксессуара
|
Передназначение таймера
Защита от перегрева/переохлаждения
Выбор отключения питания/восстановления
Настройка времени восстановления температуры
Память программы
Автоматическое отключение питания
Программированное отображение времени
Выбор режима завершения испытания
Тенденционный график
Показать историю сигнализации
Калибровка датчиков
Коммуникация RS-232/USB
|
6. Упаковка и перевозка
Симуляция Аниматоника Клиент Трицератопсы покрываются пленкой из воздушных пузырей перед тем, как поместить их в деревянный корпус, который не только обладает хорошей устойчивостью к ударам,Теплоукачивание и также имеет преимущества нетоксичных, без запаха, коррозии влагой, хорошей прозрачности и т.д.
7Наши услуги
Если вы столкнетесь с какими-либо проблемами в будущем во время тестирования процесса мы обещаем, мы дадим вам ответ в течение 48 часов и решение в течение 3 рабочих дней.Мы можем предложить видео и руководство по работе на английском языке.Если клиенты нуждаются в обслуживании на месте, транспортные расходы и расходы на проезд будут покрываться клиентом.
1До обслуживания.
24-часовой онлайн-сервис для вашей консультации.
Помогите выбрать правильную модель, и серию услуг, человека, советы.
2. Средняя служба
- Я сделаю тебе лучшее предложение.
--Предоставьте скидку на многие наборы заказа
--Сделайте по запросу клиента:
--Выберите срок оплаты, который вам удобен.
--Срочно производство и доставка, сообщаю вам вовремя.
--Может предоставить стоимость счета, как вы хотите, чтобы уменьшить свой налог.
3Послепродажное обслуживание
- 1 год гарантийного обслуживания и пожизненного обслуживания.
- Технические инженеры могут пройти обучение за рубежом.
-- Бесплатная замена на некоторые детали
--Техническая консультация по дистанционному управлению
- Бесплатный дискет
--План содержания
4"Обязательство:
Мы подпишем письмо об обязательствах, пока подписываем контракт, что повысит ваше доверие к нам.
5Хорошая упаковка:
Хорошая упаковка: Симуляция Animatronic Клиент Трицератопы покрываются пленкой с пузырями воздуха перед тем, как поместить их в деревянный корпус, который не только обладает хорошей устойчивостью к ударам, устойчивостью к ударам,Теплоукачивание и также имеет преимущества нетоксичных, без запаха, коррозии влагой, хорошей прозрачности и т.д.
8. Часто задаваемые вопросы
Почему выбрали нас?
1- Учтительное обслуживание Включения различных стран, вручную изменить напряжение с 110V до 220V, страховой индикатор.
2Отличное послепродажное обслуживание:
Кроме того, мы можем помочь вам починить ваш неисправный контроллер, даже если он не из нашей фабрики.
3.Обязательство:
Мы подпишем письмо об обязательствах, пока подписываем контракт, что повысит ваше доверие к нам.
4Хорошая упаковка:
Симуляция Аниматоника Клиент Трицератопсы покрываются пленкой из воздушных пузырей перед тем, как поместить их в деревянный корпус, который не только обладает хорошей устойчивостью к ударам,Теплоукачивание и также имеет преимущества нетоксичных, без запаха, коррозии влагой, хорошей прозрачности и т.д.
