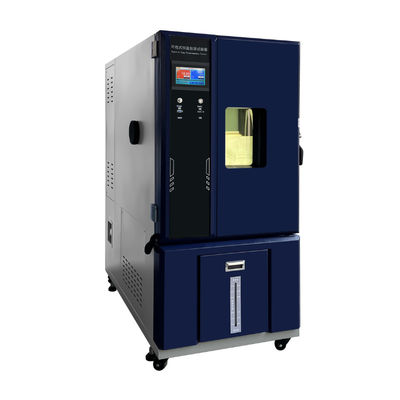

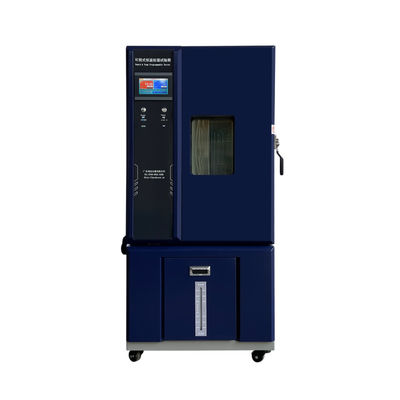

Испытание влажности, низкая и пустая камера влажности температуры и сигнализации уровня воды
Камера температуры и влажности.pdf
Скачать:Камера температуры и влажности.pdf
Функция и применение:
Испытание на влажность. Сигнализация низкого уровня и пустого уровня воды. Камера температуры и влажности.предназначен в основном для тестирования и определения параметров и характеристик электрических, электронных изделий, химических веществ и материалов при изменении окружающей среды при высокой температуре, низкой температуре или постоянном тестировании. Он может моделировать различные условия окружающей среды (температуру и влажность) на продукте или материале. Подходит для тестирования характеристик материала, таких как устойчивость к теплу, устойчивость к сухости и устойчивость к холоду. Он широко применим в авиационной, автомобильной промышленности, полупроводниковой, химической, фармацевтической, пищевой, бытовой промышленности и области научных исследований.
Структура и Характеристики:
1. Камера температуры и влажности состоит из камеры, систем охлаждения, систем отопления, системы циркуляции воздуха и системы управления.
2. Рабочая камера изготовлена из высококачественной нержавеющей стали SUS # 304, внешняя оболочка изготовлена из стальной пластины A3, поверхность электростатического распыления.
3. В системе изоляции используется сверхтонкая стекловолоконная вата или пенополиуретан, чтобы обеспечить температуру внутри камеры.
4. Для контроля температуры и влажности используется корейский импортный программируемый контроллер температуры и влажности с сенсорным экраном TEMI880 с автоматическим расчетом функции PID.
5. Применяет метод парового увлажнения, автоматический контур циркуляции воды, с функциями автоматического наполнения водой.
6. Холодильная система принимает оригинальную Францию»Текумсе«Холодильная установка и полные комплекты холодильных деталей.
7. Режим ввода датчика PT100.
8.Система нагрева, нагрева, осушения и увлажнения может работать независимо, что позволяет снизить стоимость испытаний, продлить срок службы машины и снизить частоту отказов.
Стандартные функции:
- Нержавеющая сталь № 304 для внутренних работ.
- Покраска стали для наружных работ
- Дверь с пенопластовой изоляцией для жесткости и длительного срока службы
- Пластиковый резервуар для воды прост в обслуживании.
- Смотровое окно с функцией защиты от замерзания
- Высокопроизводительная холодильная система
- Простой пользовательский интерфейс для контроллера ПЛК TEMI-880
- Один кабельный порт длиной 100 мм/указывается заказчиком
- Одна полка, загрузка 10 кг и 4 ролика в комплекте.
- Тип фургона Sirocco,L134,Вентилятор
- Увлажнитель из нержавеющей стали с ПИД-регулированием
- Хладагент DuPont R-404A [без фтора] / 23 для температур ниже -40 °C
- USB-порт для вывода данных
- Противовзрывоопасные лампы салона
- Самописцы с диаграммами регистрации данных, безбумажные самописцы сохраняют данные в ПЛК.
2. Технические характеристики:
Диапазон – от 40 до 150°C
|
Температура/Влажность
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Только температура
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Диапазон температур:
|
-40°С ~ 150°С
|
|
Охлаждающая способность
|
~ 2 кВт при -20°С
|
~ 2,5 кВт при -20°С
|
~ 4,5 кВт при -20°С
|
| |
~ 5,5 кВт при -20°С
|
~ 8 кВт при -20°С
|
~ 8,5 кВт при -20°С
|
|
Система отопления
|
~ 5 кВт
|
~ 5 кВт
|
~ 5,5 кВт
|
| |
~6,5 кВт
|
~ 8,5 кВт
|
~ 9 кВт
|
|
Колебания температуры:
|
±0,5°С
|
|
Градиент температуры:
|
±0,5°С~±0,2°С
|
|
Скорость нагрева†:
|
Среднее значение ≥3 ℃/мин (усовершенствованная модель 5–15 ℃/мин)
|
|
Скорость охлаждения†:
|
Среднее значение ≥1 ℃/мин (усовершенствованная модель 5–15 ℃/мин)
|
|
Диапазон влажности:
|
Относительная влажность 10％～95％ (см. диаграмму нормального диапазона влажности)
|
|
Колебания влажности:
|
±1,5% относительной влажности ~±2,0% относительной влажности
|
|
Градиент влажности:
|
±3% относительной влажности
|
|
Размеры
|
|
Размеры рабочего пространства
(ШxГxВ)мм:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750х500х600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Внешние размеры
(ШxГxВ)мм:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Требования к сайту
|
|
Электроснабжение:
|
208 В, 3 Ø 60 Гц или 230 В, 3 Ø 60 Гц (по желанию заказчика)
|
|
Влажность Вода
|
Дистиллированная вода
|
|
Слив конденсата:
|
Шланговое соединение 1/2 дюйма (самотечный слив)
|
Диапазон – от 70 до 150°C
|
Температура/Влажность
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Только температура
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Диапазон температур:
|
-70°С ~ 150°С
|
|
Охлаждающая способность
|
~ 2,5 кВт при -50°С
|
~ 3 кВт при -50°С
|
~ 5 кВт при -50°С
|
| |
~ 6,5 кВт при -50°С
|
~ 8,5 кВт при -50°С
|
~ 9 кВт при -50°С
|
|
Система отопления
|
~ 5 кВт
|
~ 5 кВт
|
~ 5,5 кВт
|
| |
~6,5 кВт
|
~ 8,5 кВт
|
~ 9 кВт
|
|
Колебания температуры:
|
±0,5°С
|
|
Градиент температуры:
|
±0,5°С~±0,2°С
|
|
Скорость нагрева†:
|
Среднее значение ≥3 ℃/мин (усовершенствованная модель 5–15 ℃/мин)
|
|
Скорость охлаждения†:
|
Среднее значение ≥1 ℃/мин (усовершенствованная модель 5–15 ℃/мин)
|
|
Диапазон влажности:
|
Относительная влажность 10％～95％ (см. диаграмму нормального диапазона влажности)
|
|
Колебания влажности:
|
±1,5% относительной влажности ~±2,0% относительной влажности
|
|
Градиент влажности:
|
±3% относительной влажности
|
|
Размеры
|
|
Размеры рабочего пространства
(ШxГxВ)мм:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750х500х600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Внешние размеры
(ШxГxВ)мм:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Требования к сайту
|
|
Электроснабжение:
|
208 В, 3 Ø 60 Гц или 230 В, 3 Ø 60 Гц (по желанию заказчика)
|
|
Влажность Вода
|
Дистиллированная вода
|
|
Слив конденсата:
|
Шланговое соединение 1/2 дюйма (самотечный слив)
|
3. Характеристики камеры испытаний на стабильность при высоких и низких температурах и влажности:
Получите оценку производительности, чтобы подобрать для вас подходящие камеры.
Для большей уверенности в производительности вашего приложения с циклическим изменением температуры и влажности компания Haida может предоставить гарантированный расчет производительности на основе предоставленных вами требований.
Пожалуйста, используйте приведенные ниже вопросы в качестве руководства для определения вашего плана тестирования. Затем вы можете передать эту информацию нашему консультанту лаборатории или отправить нам электронное письмо для рассмотрения нашим консультантом лаборатории. Вам будет предоставлена рекомендуемая модель с подходящим размером холодильного оборудования.
Функции:
1. Неагрессивный
2.Высокая эффективность
3.Длительный срок службы
4. Идеальный дизайн
5. Прочная конструкция
6. Циркуляция воздуха для равномерного потока воздуха внутри внутренней камеры.
7. Температура и влажность контролируются независимо.
8. Принимает экологически чистый хладагент.
Дополнительные аксессуары:
1.Японский импортный сенсорный экран «OYO», программируемый регулятор температуры/импортный японский сенсорный экран UMC серии UMC, программируемый регулятор температуры
2.Германия «Copeland» полузакрытые холодильные компрессоры
3. Порт RS485 и связь
4. Отверстие для проверки температуры
5.Дополнительные полки
Параметры системы и производительности
- Низкая и сверхнизкая влажность Расширяет диапазон регулирования влажности. (Схема диапазона нормальной влажности)
- Система водяного охлаждения.
- Продувка сухим воздухом обеспечивает чрезвычайно низкий уровень влажности в камере за счет продувки при температуре -40 °C. Требуется подача сжатого воздуха
- Дополнительные полки, загрузка 50 кг.
- Кабельные порты с гибкой силиконовой заглушкой диаметром 50, 100, 150 мм или по желанию заказчика.
(Схема диапазона нормальной влажности)

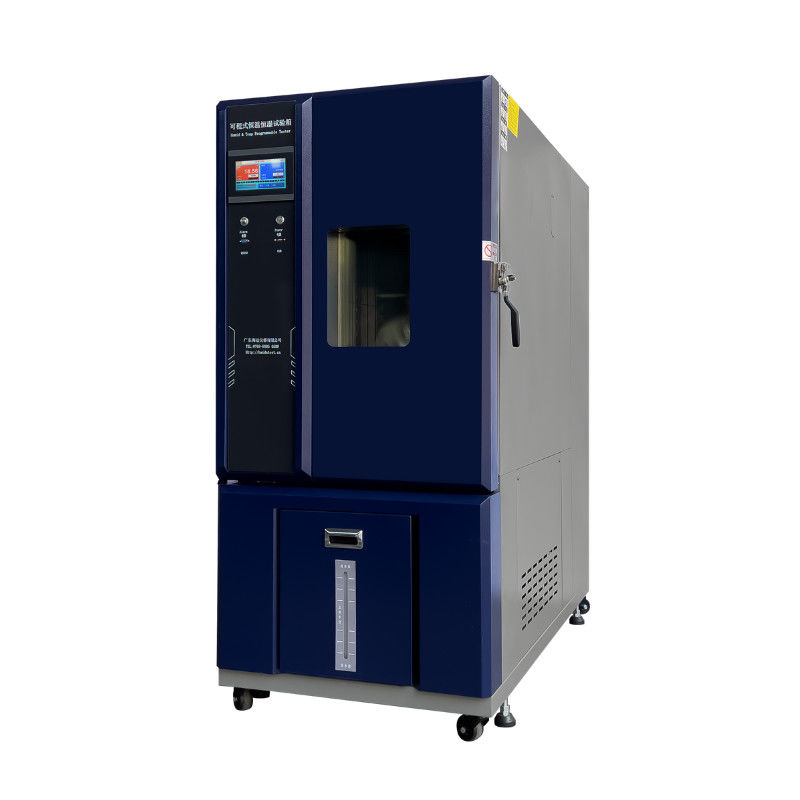

4. вид:
(Усовершенствованная конструкция холодильного оборудования особенно компактна для камер серии HD)
