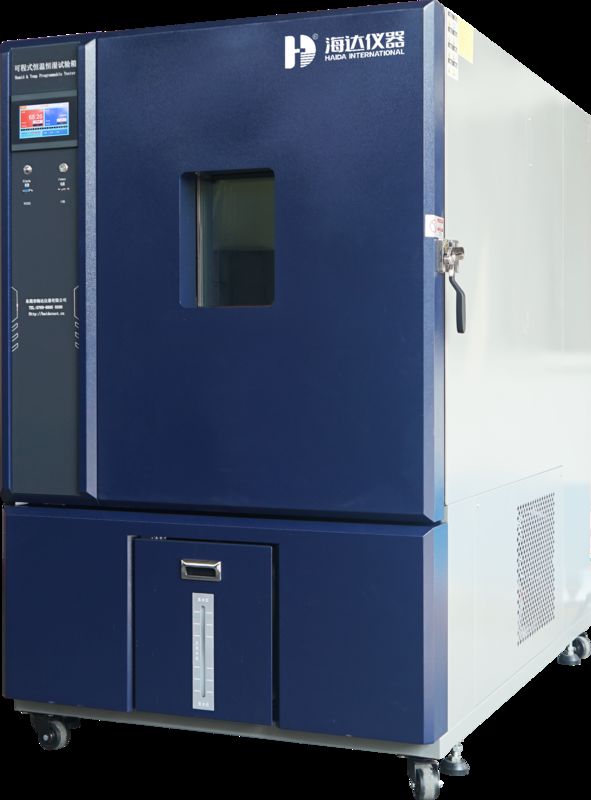

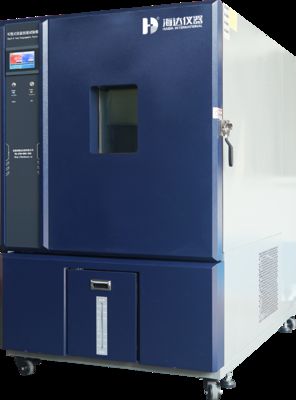

Сертифицированные лаборатории испытаний влажности и температуры
HD-E702-100-7 Климатическая камера.pdf
Резюме палаты:
Экологическая испытательная камера используется для проверки различных типов материалов на их терпимость к теплу, холоду, сухости, влажности.
Он применяется для всех типов электронных продуктов, электрических приборов и продуктов из сферы связи, приборов, автомобилей, пластика, металла, продуктов питания, химических, строительных материалов,медицинская и аэрокосмическая промышленность.
Особенности
Камеры серии HD имеют скорость изменения температуры от 1 до 3 °C в минуту при средней влажности от 10% до 95%.Существует 6 размеров с внутренними объемами от 100 до 1000 литров или мы также предоставляем индивидуальные камеры размером. на авангардной модели для велосипедных камер имеют скорость изменения температуры от 3 до 15 °C, контролируемая влажность от 10 до 95%.
Международные заявки
Камеры серии HD отвечают международным стандартам производительности испытаний.Поддержанная Haida Group и нашим сотрудником в АвстралииИ наши камеры имеют два уровня защиты от перегрева и один уровень защиты от переохлаждения.Контроллер системы предоставляет сигналы тревоги с конкретной помощью в решении проблем для быстрого возобновления тестирования.
Стандартные характеристики:
- Нержавеющая сталь 304 для интерьера
- Окраска из стали для наружной отделки
- Изолированные пенами двери для жесткости и долгой службы
- Пластиковый резервуар для воды, легкий для обслуживания
- Окно наблюдения с функцией без заморозков
- Высокопроизводительная холодильная система
- Простой пользовательский интерфейс для контроллера PLC TEMI-880
- Один 100 мм кабельный порт/ Указанный заказчиком
- Одна полка, загрузка 10 кг и 4 колеса включены.
- Грузовик типа Сироко, L134, Fan
- Увлажнитель из нержавеющей стали с управлением PID
- Рефрижератор DuPont R-404A [без фтора] / 23 для температуры ниже -40 °C
- Порт USB для вывода данных
- Противовзрывные внутренние лампы
- Записывающие графики, записывающие без бумаги, хранящие данные в ПЛК.
Спецификации
|
Температура/влажность
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Временное
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Диапазон температуры:
|
-70°С ≈150°С
|
|
Мощность охлаждения
|
~ 2,5 кВт при -50°С
|
~ 3 кВт при -50°С
|
~ 5 кВт при -50°С
|
| |
~ 6,5 кВт при 50°С
|
~ 8,5 кВт при -50°С
|
~ 9 кВт при - -50°С
|
|
Система отопления
|
~ 5 кВт
|
~ 5 кВт
|
~ 5,5 кВт
|
| |
~6,5 кВт
|
~ 8,5 кВт
|
~ 9 кВт
|
|
Температурные колебания:
|
±0,5°C
|
|
Градиент температуры:
|
±0,5°C±0,2°C
|
|
Уровень нагрева†:
|
Средний уровень ≥ 3 °C / мин (Заранее разработанная модель 5 15 °C / мин)
|
|
Скорость охлаждения†:
|
Средний уровень ≥ 1°C / мин (Advance model 5 - 15°C / min)
|
|
Диапазон влажности:
|
10%~95%RH (отношение к диапазону нормальной влажности на диаграмме)
|
|
Колебания влажности:
|
±1,5% RH ±2,0% RH
|
|
Градиент влажности:
|
± 3% RH
|
|
Размеры
|
|
Размеры рабочего пространства
(WxDxH)
|
500х400х500
HD-E702-100
|
600х500х500
HD-E702-150
|
750х500х600
HD-E702-225
|
|
|
850х650х800
HD-E702-800
|
1000х1000х800
HD-E702-800
|
1000х1000х1000
HD-E702-1000
|
|
Внешние габариты
(WxDxH)
|
1400х850х1050
|
1500х950х1050
|
1650х950х1150
|
|
|
1750х1050х1350
|
1900х1450х1350
|
1900х1450х1550
|
|
Требования к объекту
|
|
Электроснабжение:
|
208В 3Ø 60Гц или 230В 3Ø 60Гц (специфические для клиента)
|
|
Влажность воды
|
Дистиллированная вода
|
|
Отвод конденсата:
|
1/2 дюймовое соединение шланга (гравитационный отвод)
|
Диапазон от 40 до 150°C
|
Температура/влажность
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Временное
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Диапазон температуры:
|
-40°C 150°C
|
|
Мощность охлаждения
|
~ 2 кВт при -20°С
|
~ 2,5 кВт при -20°С
|
~ 4,5 кВт при -20°С
|
| |
~ 5,5 кВт при 20°С
|
~ 8 кВт при -20°С
|
~ 8,5 кВт при -20°С
|
|
Система отопления
|
~ 5 кВт
|
~ 5 кВт
|
~ 5,5 кВт
|
| |
~6,5 кВт
|
~ 8,5 кВт
|
~ 9 кВт
|
|
Температурные колебания:
|
±0,5°C
|
|
Градиент температуры:
|
±0,5°C±0,2°C
|
|
Уровень нагрева†:
|
Средний уровень ≥ 3 °C / мин (Заранее разработанная модель 5 15 °C / мин)
|
|
Скорость охлаждения†:
|
Средний уровень ≥ 1°C / мин (Advance model 5 - 15°C / min)
|
|
Диапазон влажности:
|
10%~95%RH (отношение к диапазону нормальной влажности на диаграмме)
|
|
Колебания влажности:
|
±1,5% RH ±2,0% RH
|
|
Градиент влажности:
|
± 3% RH
|
|
Размеры
|
|
Размеры рабочего пространства
(WxDxH)
|
500х400х500
HD-E702-100
|
600х500х500
HD-E702-150
|
750х500х600
HD-E702-225
|
|
|
850х650х800
HD-E702-800
|
1000х1000х800
HD-E702-800
|
1000х1000х1000
HD-E702-1000
|
|
Внешние габариты
(WxDxH)
|
1400х850х1050
|
1500х950х1050
|
1650х950х1150
|
|
|
1750х1050х1350
|
1900х1450х1350
|
1900х1450х1550
|
|
Требования к объекту
|
|
Электроснабжение:
|
208В 3Ø 60Гц или 230В 3Ø 60Гц (специфические для клиента)
|
|
Влажность воды
|
Дистиллированная вода
|
|
Отвод конденсата:
|
1/2 дюймовое соединение шланга (гравитационный отвод)
|
| Соответствующий продукт |
| HD-E702 |
Профессиональное оборудование для испытаний окружающей среды в камерах с температурой и влажностью
|
| HD-E702 |
Камера постоянной температуры влажности с ЖК-дисплеем
|
| HD-E702 |
ISO сертифицированная 1000L Профессиональная ходьба по температуре влажности в испытательной камере окружающей среды
|
Производительность
Получите оценку производительности, чтобы помочь предоставить вам подходящие камеры.
Для лучшего обеспечения производительности для вашего приложения для цикла температуры и влажности, Haida может предоставить гарантированный расчет производительности на основе ваших представленных требований.
Пожалуйста, используйте эти вопросы, как ниже, в качестве руководства для определения вашего плана тестирования.Рекомендуемая модель с подходящим размером холодильника предоставит вам.
Система и параметры производительности
- Низкая и ультранизкая влажность Расширяет диапазон контроля влажности (Диаграмма диапазона нормальной влажности)
- Система охлаждения водой.
- Сухое очищение воздуха обеспечивает чрезвычайно низкую влажность в камере путем очистки при температуре -40 °C. Требуется подача сжатого воздуха
- Дополнительные полки, 50 кг груза
- Кабельные порты с гибкой силиконовой розеткой диаметром 50, 100, 150 мм или специальным для клиента
(Диаграмма диапазона нормальной влажности)
